Многие страны на сегодняшний день направлены на решение будущих потребностей в энергии, в быстро растущем и меняющемся мире, достижение устойчивого развития транспорта стало жизненно важной миссией. Электромобили (ЭМ) представляют собой один из наиболее перспективных путей к увеличению энергетической безопасности и сокращению выбросов парниковых газов и других загрязняющих веществ. Электромобиль помогает диверсификации топливного баланса, снижая зависимость от нефти, путем подключения к источнику электроэнергии, которая в большинстве случаев внутри страны относительно недорога. При этом у электромобиля есть потенциал для развития инноваций и создания новых высокотехнологичных отраслей, которые будут стимулировать рост рабочих мест и повышает экономику. В долгосрочной перспективе электромобили важны для стран, стремящихся к уменьшению уровня выбросов углеводородов от наземного транспорта.
Несмотря на успехи, которые были достигнуты за последнее время, одной из основных проблем массового использования электромобилей, является недостаточно развитая зарядная инфраструктура. Проблема развития инфраструктуры скорее экономическая, чем технологическая. Пока нет большого парка потребителей услуг зарядки (количество электромобилей в эксплуатации), инвесторы не хотят вкладывать средства, поэтому объем продаж электромобилей растет медленнее из-за отсутствия инфраструктуры. [1]
В 2013 году был разработан пилотный проект «Электротранспорт», который предусматривает внедрение и эксплуатацию современного колесного электротранспорта российского производства, оснащенного современными накопителями электрической энергии, при разработке которых использовались современные инновационные разработки [2]. Для оптимизации проекта необходим анализ энергетических показателей электротранспортного средства, который позволит минимизировать расходы по подбору компонентов зарядной инфраструктуры.
Методология исследования
Исследование энергетических показателей электромобиля выполнялось при помощи математического модели электромобиля. Функциональная схема представлена на рисунке 1.
Рис. 1. Функциональная схема системы тягового электрооборудования электромобиля[3]
В состав системных продуктов входит система моделирования динамических процессов SIMULINK. С помощью этой подсистемы возможно объединение блоков, соответствующих отдельным элементам динамической системы в единое целое и изучение их поведения во времени.
Модель содержит: модель асинхронной электрической машины (АМ); модель силового преобразователя напряжения (инвертор на IGBT элементах); модель тяговой аккумуляторной батареи (АБ); блок задания цикла движения АТС; систему управления инвертором, включающую формирователь управляющего сигнала – функциональный преобразователь (ФП) и блок широтно-импульсной модуляции (ШИМ); блок вычисления момента сопротивления (Мс) на валу электродвигателя-генератора в зависимости от характеристик и скорости движения транспортного средства (Va); блоки обмена данными и измерительные блоки параметров АМ (ИБ);
Основными исходными данными для модели электромобиля являются: технические характеристики транспортного средства, в том числе масса, радиус колеса, площадь фронтальной проекции, коэффициент сопротивления качению, аэродинамический коэффициент, КПД и общее передаточное число механической трансмиссии (ЭДГ - колеса), приведенный к валу ЭДГ момент инерции АТС; параметры схемы замещения АМ; характеристики аккумуляторной батареи (тип, номинальное напряжение, зарядно-разрядные характеристики, КПД при заряде и разряде); стандартизированный ездовой цикл для движения в городских условиях, а также экспериментально измеренный цикл по маршрутам движения электромобиля.
В качестве ЭДГ в предлагаемой модели рассматривается асинхронный электродвигатель с короткозамкнутым ротором.
Характеристики математической модели подбирались на основе реальных параметров электробуса ЛиАЗ 6274 [4]
|
Параметр |
Обозначение |
Ед. измерения |
|
Масса АТС, кг |
ma |
15000 |
|
Площадь фронтальной проекции АТС, м2 |
Sa |
8,05 |
|
Коэффициент аэродинамического сопротивления, о.е. |
cx |
0,65 |
|
Динамический радиус колеса АТС, м |
rk |
0,958 |
|
КПД редуктора, о.е |
|
0,98 |
|
Передаточное число трансмиссии (между валом электродвигателя и ведущими колесами i=iГП∙iКП), о.е |
i |
12,67 |
|
Передаточное число главной передачи, о.е. |
iГП |
6,21 |
|
Передаточное число промежуточного редуктора |
IПР |
2,04 |
|
Коэффициент сопротивления качению |
f |
0,01 |
|
Скорость движения АТС |
Va |
Задается циклом |
|
Ускорение (замедление) АТС при движении |
a |
Задается циклом |
|
Угол уклона дороги, градус |
Α |
0 |
|
Плотность воздуха кг/м3 |
ρ |
1,19…1,202 |
|
Ускорение свободного падения, м/с2 |
g |
9,81 |
К одним из основных параметров, определяющих тягово-энергетические характеристики электромобиля можно отнести:
-
требуемое тяговое усилие и момент на ведущих колесах транспортного средства;
-
частота вращения ведущих колес;
-
требуемые момент и частота вращения на валу электромобиля;
-
момент сопротивления на валу тягового электродвигателя.
Для повышения эффективности работы транспортного средства необходимо руководствоваться его экономическими параметрами. Основным параметром является вес автомобиля, а в случае электромобиля это именно вес тяговой аккумуляторной батареи (ТАБ). Моделирование движения электромобиля дает возможность, помимо определения параметров системы тягового электрооборудования, воссоздать основные энергетические показатели различных условий движения транспортного средства и сформировать требования к характеристикам зарядного устройства, расчет показателей ЭМ в характерных условиях движения (городской цикл) позволит оценить влияние различных режимов его работы на энергетические показатели батареи.
Исходные данные
Моделирование движения ЭМ проводилось по одному стандартизированному и четырем экспериментально полученным циклам, которые входят в состав пилотного проекта «Электротранспорт» [2].
Был выбран цикл движения NYCC, рисунок 2, поскольку он приближен к реальным условиям городского движения.

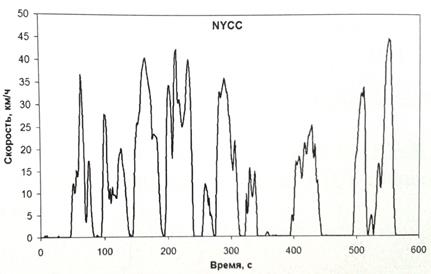

Рис. 2. График цикла NYCC
Данный цикл не является стандартизированным и по причине недостаточного количества времени, не является подходящим, для расчета энергетических показателей ТАБ Электробуса.
По этой причине были определены маршруты, подходящие для определения циклов, которые по своей длительности способны удовлетворить требования для проведению расчетов и последующего сопоставления результатов.
Измерения циклов проводились с помощью программы «Speedview» [5]. Функциональные возможности данной программы включают: возможность измерения ускорения и замедления АТС; измерение пройденной дистанции; фиксирование местоположения с дискретностью каждые 2 секунды. Параметры циклов движения представлены в таблице 1.
Таблица 1
Параметры контрольных циклов и движения ЭМ
|
Параметр |
Контрольный цикл |
||||
|
NYCC |
Маршрут 1 |
Маршрут 2 |
Маршрут 3 |
Маршрут 4 |
|
|
Средняя скорость движения |
11,4 |
21,52509
|
23,36694
|
25,5804
|
27,3314
|
|
Максимальная скорость в цикле |
45 |
49,5 |
80,1 |
61,2 |
64,8 |
|
Продолжительность в цикле |
598 |
1611 |
2199 |
2076 |
1752 |
|
Общая продолжительность холостого хода (стоянок) в цикле, с |
197 |
400 |
534 |
498 |
445 |
|
Относительное время стоянок в общем времени цикла |
33 |
40 |
41 |
42 |
40 |
|
Пробег в цикле, м |
1898 |
7500 |
9900 |
10400 |
9900 |
Исходными данными для модели батареи накопителей энергии служат характеристики литий-ионной аккумуляторной батареи, установленной на электробусе ЛИАЗ 6274. Номинальное напряжение составляет 400В, номинальный ток заряда 350А, номинальная емкость 700 А∙ч (С20)
Реализованная математическая модель позволяет проводить расчет движения ЭМ по заданному контрольному циклу, что дает возможность:
-
определять основные энергетические показатели движения транспортного средства;
-
проводить анализ выбранного типа и мощности ТАБ, а также степени заряженности, на основе которой возможно определять характеристики зарядной станции.
В ходе моделирования движения электромобиля на базе электробуса ЛИАЗ 6274 определялись следующие показатели работы:
Va - фактическая скорость движения электромобиля, км/ч;
L - пройденный путь, м;
Мэм - электромагнитный момент ЭДГ, Н∙м;
Iб - ток АБ, А;
Uб - напряжение АБ, В;
Pб - мощность разряда АБ, кВт;
W1 - потребленная электрическая энергия ЭДГ, Вт∙ч;
ε – степень заряженности
Энергия, отданная батареей:
Wp=
, кВт·ч
Получаемые расчетные данные представляются в виде временных зависимостей, мгновенные значения которых определяются с заданной дискретностью на каждом шаге моделирования.
Графики мгновенных значений, изображенные на Рисунках 3,4,5, показывают зависимости изменения силы тока от нагрузочных моментов. На основе мгновенных значений силы тока и напряжения были определены значения мощности. Методом интегрирования мощности были получены значения энергии. Данные значения являются основными для расчета характеристики зарядной станции. Кроме данных зависимостей определены основные тягово-энергетические показатели аккумуляторной батареи электробуса ЛИАЗ 6274.
Рис. 3. Зависимость мгновенных значений тока в цикле NYCC

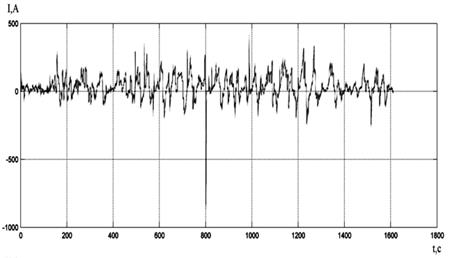

Рис. 4. Зависимость мгновенных значений тока в цикле «Маршрут №1»

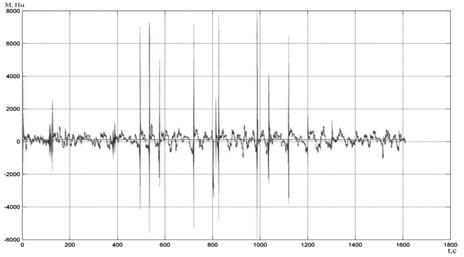

Рис.5. Зависимость мгновенных значений крутящего момента электродвигателя в цикле «Маршрут №1»
Таблица 2
Расчетные характеристики электробуса в цикле NYCC
|
Время, с |
Электрическая энергия без рекуперации, кВт∙ч |
Степень заряженности, % |
Энергия батареи, кВт∙ч |
Энергия Рекуперации, кВт∙ч |
|
1,00 |
0,00 |
100,00 |
0,00 |
0,00 |
|
10,00 |
0,01 |
100,00 |
0,02 |
0,00 |
|
100,00 |
0,75 |
99,90 |
0,79 |
-0,32 |
|
200,00 |
1,93 |
99,75 |
2,01 |
-0,80 |
|
300,00 |
3,37 |
99,61 |
3,48 |
-1,62 |
|
400,00 |
3,68 |
99,58 |
3,83 |
-1,81 |
|
500,00 |
4,17 |
99,51 |
4,36 |
-1,99 |
|
600,00 |
5,08 |
99,43 |
5,31 |
-2,59 |
Таблица 3
Расчетные характеристики электробуса в цикле Маршрут №1
|
Время,с |
Электрическая энергия без рекуперации,кВт∙ч |
Степень заряженности, % |
Энергия батареи, кВт∙ч |
Энергия Рекуперации, кВт∙ч |
|
1,00 |
0,00 |
100,00 |
0,00 |
0,00 |
|
10,00 |
0,05 |
99,99 |
0,05 |
0,00 |
|
50,00 |
0,21 |
99,97 |
0,23 |
-0,07 |
|
500,00 |
3,80 |
99,42 |
3,97 |
-1,15 |
|
1000,00 |
8,94 |
98,75 |
9,29 |
-3,30 |
|
1500,00 |
13,98 |
97,99 |
14,49 |
-4,98 |
|
1600,00 |
14,66 |
97,92 |
15,20 |
-5,35 |
|
1611,00 |
14,70 |
97,91 |
15,24 |
-5,36 |
Моделирование проводилось для двух значений номинальной емкости. Первое значение реальной ТАБ электробуса, второе составляет 400А·ч. Снижение номинальной емкости, позволит сделать анализ автономии электробуса при снижении его веса, а также позволит снизить стоимость ТАБ.
Заключение
Полученные характеристики являются рекомендациями для определения характеристик зарядной станции. Согласно этим характеристикам возможны различные конфигурации тока зарядки. Основным показателем зарядной станции является мощность, которую должна восполнить зарядная станция аккумуляторной батареи за время зарядки электротранспорта. Значения емкости, помогут определить оптимальный ток заряда. При отсутствии рекуперации установка станций быстрой зарядки является обязательным, так как на втором маршруте емкости аккумуляторной батареи будет не достаточно.
