THE ANALYSIS OF INTERACTION OF THE WARP AND WEFT HREADS DURING A BEATING-UP ON LOOM STBM-180

Назарова М.В., Романов В.Ю.
The given work is devoted to the analysis of interaction of the warp and weft threads during a beating-up on loom СТБМ-180. The method of calculation of technological parameters in process of a “soft” and “rigid” surf is offered at manufacturing the looping fabrics, allowing at an analytical level to receive values of a tension of a warp and a weft, force of a surf and sizes прибойной a strip at manufacturing a looping fabric. Keywords: beating-up, looping fabrics, interaction of threads in a fabriс.

Прибой утка является одной из основных технологических операций процесса формирования ткани на ткацком станке, заключающийся в приведении каждой уточной нити в назначенное положение в ткани. При выработке большинства тканей во время прибоя нити работают в наиболее напряженных условиях, особенно на участке «опушка-ремиз», тем более это относится к петельным тканям, где осуществляется прибой сразу нескольких нитей утка. Поэтому исследования процесса прибоя, условий, при которых он протекает на ткацком станке, имеет очень большое значение для технологии ткачества.

В качестве объекта исследования была выбрана хлопчатобумажная петельная ткань [2]. Особенностью строения петельной ткани является то, что для её выработки требуется две системы основных и одна система уточных нитей. Характеристика исследуемой петельной ткани представлена в таблице.

Коренная основа переплетается с утком переплетением полурепс основный 2/1, петельная основа переплетается с утком также переплетением полурепс основный 2/1, соотношение между числами основных нитей равно 1:1. К опушке ткани будет одновременно прибиваться три уточные нити, так как раппорт по утку равен 3.

Таблица

Характеристика исследуемой ткани [7]

Параметры

Размерность

Величина

1

2

3

Сырье: основа

уток

-

-

х/б

х/б

Линейная плотность нитей:

коренная основа

петельная основа

уток

текс

текс

текс

20х2

29х2

50

Плотность ткани по направлению:

коренной основы

петельной основы

утка

нит/дм

нит/дм

нит/дм

130

130

175

Размеры суровой ткани

см

41х82

Уработка нитей:

коренной основы

петельной основы

утка

%

%

%

12

70,7

3,1

Поверхностная плотность ткани

г/м2

380

При рассмотрении взаимодействия нитей основы и утка, для упрощения расчетов, необходимо принять некоторые допущения [5, 6]. Сила прибоя, действующая на формируемый элемент ткани в процессе прибоя, намного превышает силы инерции самих нитей. Пренебрегая силами инерции нитей и используя принцип Даламбера, мы можем описывать движение нитей равенствами, формально совпадающими с уравнениями равновесия. Однако в отличие от истинного равновесия, когда нить не меняет своего положения, рассматриваемая нить в данном случае будет двигаться, но при этом действующие на нить силы уравновешиваются.

Расчет технологических параметров прибоя уточной нити к опушке ткани проведен для хлопчатобумажной петельной ткани. Рассчитывались следующие силы: натяжение основы у опушки ткани, силы натяжения основной нити внутри формируемого элемента ткани, силы натяжения уточной нити внутри формируемого элемента ткани, силы прибоя, сила трения [3, 7].

На рисунках 1-3 представлены схемы действия сил на коренную и петельную основу и уток при фронтальном прибое. Также считаем, что нити гибкие и растяжимые. На рисунках 1 - 3 имеются следующие обозначения:

F0K и F1K - натяжение коренной основы с внешней стороны от прибиваемой уточины и на отрезке между прибиваемой и прибитой
уточинами;

F0П и F1П - натяжение петельной основы с внешней стороны от прибиваемой уточины и на отрезке между прибиваемой и прибитой
уточинами;

RК и RП - натяжение прибиваемой уточины под коренной и петельной основой;

ΨК и ΨП ‒ углы наклона нити коренной и петельной основы к горизонтальной плоскости с внешней стороны от прибиваемой уточины;

δК и δП - углы наклона нити коренной и петельной основ к горизонтальной плоскости между первой и второй уточинами раппорта;

αК и αП - углы наклона нити коренной и петельной основ к горизонтальной плоскости между второй и первой уточинами раппорта;

βК и βП - угол наклона прибиваемой нити утка к горизонтальной плоскости под коренной и петельной основой;

θ - угол наклона коренной основы к горизонтальной плоскости между прибиваемой и прибитой нитями утка;

φ - угол наклона коренной основы к горизонтальной плоскости между второй и третьей уточинами раппорта;

γ - угол наклона коренной основы к горизонтальной плоскости между третьей и второй уточинами раппорта.

з

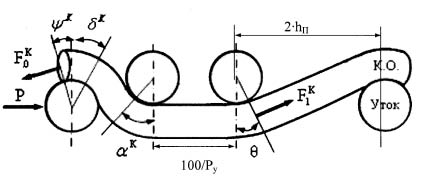

Рис. 1. Геометрическая модель строения петельной ткани (вдоль коренной основы)

з

Рис. 2. Геометрическая модель строения петельной ткани (вдоль петельной основы)

 а

Рис. 3. Геометрическая модель строения петельной ткани (вдоль утка)

Рассмотрим равновесие системы, состоящей из элементов нитей основы и утка, находящихся в соприкосновении. Сумма проекций действующих сил на оси X и Z будет равна:

1

Свяжем натяжение коренной и петельной основ с внешней стороны от прибиваемой уточины и между прибиваемой и ранее прибитой уточинами, следующими выражениями:

2

где fК и fП - коэффициенты трения основных и уточных нитей.

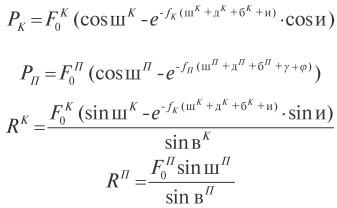

Решая совместно приведенные уравнения, получим:

5

Сила трения действующая при скольжении утка по коренной и петельной основам:

5

После прибоя уравнения равновесия примут вид:

F1K cos и - F0K cos шK = 0

f

Так как сила трения изменила направление, то она будет описываться следующим образом:

f

Следовательно, можно записать:

f

Тогда

f

На основе полученных уравнений, разработана методика расчета технологических параметров прибоя уточной нити к опушке петельной ткани.

Приведённые выше формулы были реализованы для петельной ткани при условии, что сечение нитей основы и утка являются круглыми. Однако нити в ткани по сравнению с нитями до ткачества претерпевают изменения поперечных размеров вследствие смятия и вытягивания на станке.

В связи с этим алгоритм расчета параметров прибоя будет следующий:

1) Расчет диаметров нитей коренной и петельной основы и утка до ткачества: d0K d0П  dy

2) Расчёт диаметров нитей в ткани определяются с учетом коэффициентов смятия по горизонтали ηг и вертикали ηв:

dов, dув, dог, dуг

3) Расчет момента инерции для основных и уточных нитей для круглого и эллипсообразного сечения: Iо, Iу

4) Расчет отношения высот волн изгиба основы и утка: φК, φП

5) Новиковым Н.Г. дано понятие основного геометрического свойства однослойной ткани следующего содержания:

h0K + hy = d0K + dy = dовК + dув = const

Для нитей петельной основы эта формула до момента прибоя утка будет выглядеть так:

h0П + hy = d0П + dy = dовП + dув

где hоК , hоП, hуК, hуП - высота волны изгиба для нитей коренной и петельной основы и нитей утка от них соответственно.

С учетом h0 = φhy и геометрического свойства однослойной ткани высоту волны изгиба нитей основы и утка можно определить так:

а

6) Рассчитываем углы θ, δК, δП, αК, αП, φ, γ, βК, βП.

7) Проводим расчет натяжения основы у опушки ткани.

8) Натяжение основы при прибое в зоне «скало-ламели» принимаем примерно в 1,5 раза больше заправочного натяжения нитей коренной и петельной основы [4].

9) Натяжение основы при прибое у опушки ткани принимается равным:

F пр. оп. = 1,8∙Fпр

10) Натяжение основы после прибоя у опушки ткани принимается равным:

F п. пр. оп = 1,8∙Fзапр

11) Проводим расчет сил, действующих в ткани в начальный момент прибоя: сила натяжения основной нити в ткани; сила прибоя; сила натяжения уточной нити; сила трения, действующая при скольжении утка по основе.

12) Проводим расчет сил, действующих в ткани, в конечный момент прибоя по аналогичным формулам, но принимаем, что углы

αК, δК, θ = 90°, δП, αП, φ, = 90°, γ <90°

13) Проводим расчет сил, действующих в ткани в послеприбойный период.

Вывод: В результате проведённого исследования был предложен метод расчета технологических параметров в процессе «мягкого» и «жесткого» прибоя при изготовлении петельных тканей на основе рассмотрения квазистатической системы, позволяющий на аналитическом уровне получить значения натяжения основы и утка, силы прибоя и величины прибойной полоски при изготовлении петельной ткани.
