INTERACTIVE VIRTUAL LABORATORY PRACTICUM IN THE TEACHING METHODOLOGY OF INORGANIC CHEMISTRY

Pogulyaeva I.A. 1 Braun V.S. 1
1 Nerungri Technical Institute (branch) of M.K. Ammosov North-Eastern Federal University
Today the majority of developed virtual laboratory practicums (VLPs) in natural sciences have unquestionable advantage due to possibility of distance learning. At the same time VLPs have obvious shortcoming such as complication of operation with contents changing – the lecturer turns out a forced user of presented laboratory works list without a possibility of its correction or making an addition with own works. This article is devoted to virtual laboratory practicum on inorganic chemistry that was created in Visual Studio programming environment. Together with traditional VLP using – to carry out the laboratory works in interactive forms – this application allows also to test the theoretical knowledge of students who learn an inorganic chemistry. The main feature of this application is a possibility of independent forming of database both for laboratory works and for substances and elements that could be involved in these works. Today the visual interface of application is presented in a format of gaming simulation but could be also supplemented with videos of real chemical experiments. The application is now used by the students of institute from the system of distance learning (Moodle) and so it gives them a chance to prepare beforehand to a real laboratory work or restore a missed lesson.
virtual laboratory practicum
visual studio
inorganic chemistry
database
interactive teaching methodology

Современная система образования обращает особое внимание на дистанционные и интерактивные технологии и методы обучения. В то же самое время в естественных науках, предполагающих лабораторный практикум, например физике и химии, неотъемлемой чертой которых является гармоничный синтез теории и практики, лабораторные занятия считаются обязательным элементом методического багажа. Виртуальный лабораторный практикум (далее >– ВЛП) является одним из инновационных способов обучения, применяющихся сегодня в образовательных учреждениях, и совмещает дистанционную форму с лабораторными занятиями [1]. Несомненно, у данного метода есть как достоинства, так и недостатки. К последним, в частности, относится невозможность приобретения навыков практической, натурной работы с оборудованием и химическими реактивами, невозможность «вживую» узнать об органолептических свойствах химических веществ. В то же время при проведении виртуальных опытов риск при работе с едкими и опасными веществами минимизируется, снижаются расходы на требуемые реактивы (не всегда доступные широкому кругу неспециализированных учебных лабораторий). Кроме того, несомненным преимуществом виртуальной среды является и тот факт, что студенты и обучающиеся могут подключиться к образовательному процессу и провести необходимые опыты в любое удобное для них время, в том числе компенсируя пропущенные аудиторные занятия. Limniou et all (2007) показали положительное влияние такой формы организации работы на внимательность и компетентность студентов во время аудиторных занятий; Kennepohl (2001) отмечает, что ВЛП для студентов является более понятной формой проведения лабораторной работы (по сравнению с реальной аудиторной работой) с раскрытием ее хода и вложенного содержания [2, с. 940].

Вместе с тем хочется отметить основные проблемы при работе с имеющимися в широком доступе ВЛП. Иностранные версии (Virtual General Chemistry Laboratory [3], Chemlab, Crocodile Chemistry 605, Dartmouth ChemLab), что очевидно, малодоступны для российских пользователей, хотя есть данные о разработанных на их основе некоторыми вузами, в том числе российскими, виртуальных лабораторных работах [4, с. 128]. Также сложны в использовании приложения, требующие наличия специального оборудования [5]. Нами был проведен сравнительный анализ выпускаемых отечественных приложений с виртуальной химической лабораторией, который показал недостаточную гибкость и широту охвата функционала и возможностей настоящей, реальной лаборатории. В качестве примеров реализации подобного продукта могут выступать программный комплекс «Наставник» (разработанный НПООО «ИНИС-СОФТ») [6], «Профессор Неорхим» (РХТУ им. Д.И. Менделеева) [7–9] или решения, разработанные на базе СДО МГИУ [10], а также набор flash-роликов с сайта http://www.virtulab.net [11]. Все эти работы написаны в среде Macromedia Flash и обладают точной, узконаправленной решаемой задачей, в лучшем случае позволяющей провести лишь некоторый набор опытов из всего многообразия, а также отличаются высокой трудозатратностью по внесению правок, нового содержания, ограниченным функционалом, созданным с помощью встраиваемых скриптов, и его простотой, продиктованной возможностями самой среды Macromedia Flash. Помимо flash-реализаций существуют также приложения для мобильных платформ, например «Thix chemist» (платформа Android). Здесь предоставляется несколько более широкий функционал, но общая эргономика и возможности таких приложений весьма ограничены.

Один из авторов данной работы имеет многолетний опыт преподавания химии в вузе, поэтому основной проблемой считает ограничение лабораторной базы конкретными работами и опытами (эта проблема также усугубляется сокращением стандартного объема лабораторного практикума – многие традиционные работы автоматически остаются вне внимания студентов). Существующие ВЛП направлены преимущественно на школьную аудиторию, работы по неорганической химии не отличаются разнообразием. Кроме того, мы считаем, что в распространенной ныне виртуальной среде в указанных ранее работах, в попытке приблизиться к реальной обстановке лаборатории, предпочтение отдается визуальной стороне практикума (т.е. отображению рабочего стола, ограниченно имитирующего настоящий лабораторный стол), но при этом практически не рассматривается теоретическая сторона вопроса, т.е. не учитывается реакционно-опытная проверка проводимых опытов. Таким образом, обучающиеся имеют возможность почувствовать себя в атмосфере лаборатории, но не могут проверить свои знания по теории, а именно – правильность составленных реакций, сопровождающих химические процессы.

В связи с вышеизложенным в предлагаемом к рассмотрению виртуальном практикуме «ХимЛаб» авторы постарались реализовать две основные цели:

1) разработать программное обеспечение, обладающее гибкостью структуры, с удобной возможностью в дальнейшем изменять и дополнять ее;

2) уделить особое внимание теоретической стороне вопроса, т.е. возможности проверки знаний формул и реакций, сопровождающих опыты.

Материал и методы исследования. В качестве среды программирования был выбран IDE MS Visual Studio, представляющий одно из наилучших средств для индивидуальной разработки проектов в ОС Windows. В качестве языков написания использованы XAML и C# платформы .Net. Подобный выбор подразумевает под собой скорость и удобство разработки, а также высокую доступность справочных материалов.

База данных (далее – БД) спроектирована с учетом правил Кодда и отвечает их ключевым пунктам. Наполнение БД осуществляется пошагово, иерархическим путем, т.е. вначале создается база элементов, затем веществ, затем реакций, которые могут быть использованы в различных лабораторных работах. Компоненты всех баз обладают настраиваемыми параметрами. Так, для вещества допускается указание необходимого агрегатного состояния (если того требуют особенности проведения опыта), при этом легко изменить визуальное представление этого реактива (по умолчанию используются файлы с расширением .png) непосредственно в самой базе с автоматической подгрузкой указанного изображения. Параметры базы веществ представлены на рисунке 1.

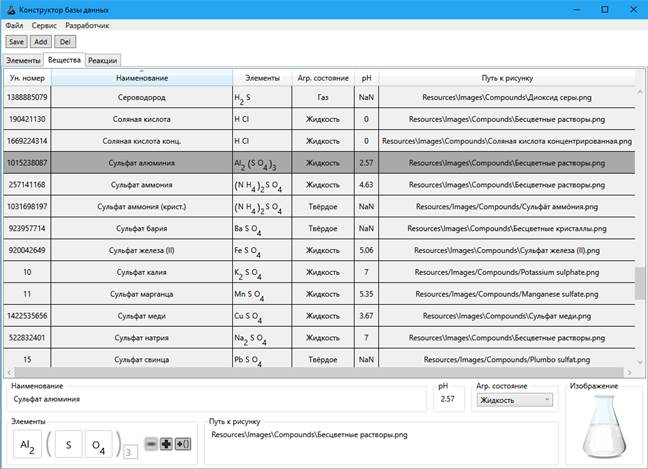

Рис. 1. Наполнение базы данных (база веществ) ВЛП «ХимЛаб»

Для реакций к основным параметрам относят вероятность обратимости, использования катализатора, нагрева. Кроме того, возможно прикрепление видеофайла в формате .gif, что дополнительно позволяет студентам убедиться в правильности описываемых наблюдений (рис. 2), а тем, кто по каким-то причинам пропустил аудиторное занятие, дает возможность увидеть опыт своими глазами.

Также возможно полуавтоматическое заполнение БД «ХимЛаб» с помощью импорта формата .xml, содержание которого при учете большого количества импортируемой информации можно быстро создать с помощью регулярных выражений.

Программный пакет создается на базе системы Presentation Foundation от Microsoft для построения клиентских приложений и позволяет реализовать технологию развертывания ClickOnce, имея следующие преимущества:

– легкая установка – установщик прост в обслуживании и не требует специальных прав доступа (прав администратора);

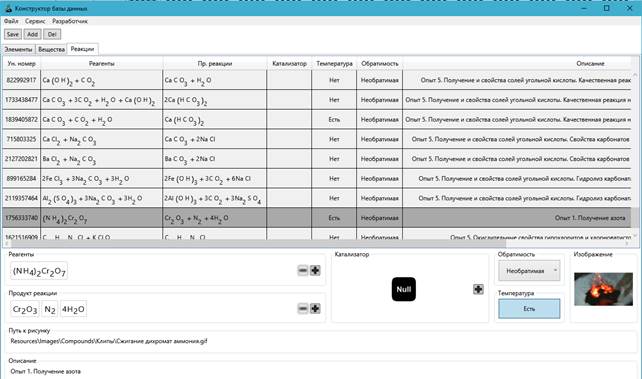

Рис. 2. Наполнение базы данных (база реакций) ВЛП «ХимЛаб»

– простота обновления и самообновления – при запросе программа проверяет наличие новой версии и по мере ее доступности автоматически заменяет обновленные файлы;

– минимальное влияние на операционную систему – в технологии ClickOnce каждое приложение является самодостаточным и не требует прописывания своих параметров в реестр Windows.

Дополнительно создана полностью портабельная сборка без привязки к реестру ОС, распространяется она в архиве, и все, что нужно для ее использования, – простая распаковка. Такой архив выставлен в системе ДО Moodle института, и студенты имеют к нему постоянный доступ.

Результаты исследования и их обсуждение. Стартовой при создании ВЛП «ХимЛаб» стала работа, посвященная свойствам кислорода и пероксида водорода. Авторы столкнулись с необходимостью не только грамотно включить в программу вещества, но и учесть сопутствующие опытам условия, в частности использование нагрева и индикатора на кислород – горящей лучины, а также присутствие катализатора. В настоящее время нагрев носит логический характер, а лучина реализована с использованием Drag&Drop и привязана к присутствующему в рабочем поле веществу «кислород», при наличии которого при поднесении лучина трансформируется в образ «горящей». По аналогичному принципу работает и проверка на углекислый газ – в данном случае горящая лучина «гаснет».

Для реализации второй поставленной цели, касающейся проверки знаний формул и реакций, были выдвинуты следующие задачи: корректное отображение формул, наличие возможности определять соотношение элементов в составе реагентов и продуктов с учетом изменения их ключевых параметров, проверка правильности составленных формул.

Химический инструментарий, соответствующий набору необходимых реактивов, располагается в отдельной панели «Элементы / Вещества», ниже которой находится рабочее поле реакции. Отдельные химические элементы (водород, кислород и т.д.) или более сложные реактивы (пероксид водорода, серная кислота и т.д.) перетаскиваются в поле ввода со своей панели в режиме Drag&Drop, при ошибочном выборе реактивы можно изменить или полностью обнулить их выбор. Выбрав необходимые для опыта реагенты, пользователь вызывает проверку строки реакции, и «ХимЛаб» уведомляет его о правильности решения текущей задачи с отображением результата и предоставляет информацию по ней (рис. 3).

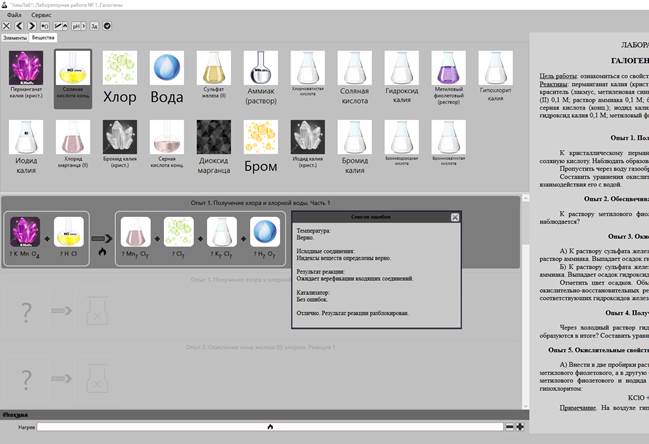

Рис. 3. Рабочий стол виртуального лабораторного практикума «ХимЛаб»

Возможность или невозможность проведения реакции согласуется с поставленной в соответствующей лабораторной работе и конкретном опыте задачей, то есть случайный перебор реактивов, даже могущий завершиться успешно, не приведет к желаемому результату – таким способом студенты учатся соблюдать условия опыта. При этом особенности проверки реакции в «ХимЛаб» таковы, что при смешивании в рабочем поле всех необходимых для проведения опыта реагентов (при условии правильного выбора их студентом) порядок их добавления не имеет особого значения, поскольку компаратор допускает их непозиционную совокупность, что является несомненным преимуществом программы. Точный порядок имеет значение лишь в некоторых случаях и косвенно может быть учтен самим преподавателем при проверке выполненной студентом работы.

Как было упомянуто ранее, назначение данного лабораторного практикума также состоит в том, чтобы выявить недостатки в теоретическом обучении студентов. Основной проблемой при изучении дисциплины «Химия» мы видим слабое знание элементарных формул и неумение работать с реакциями. Решение данной проблемы предлагается в выведении результатов реакции в формате упрощенной формулы: например, вместо «Н2О» студент видит «?Н?О»). Таким образом, главная теоретическая задача практикума состоит в том, чтобы обучающиеся могли не только проверить свои знания формул веществ, но и провести традиционное уравнивание обеих частей уравнений. Расставленные в итоге коэффициенты сравниваются с данными базы, и при наличии или отсутствии ошибок пользователь уведомляется о дальнейших действиях. По умолчанию (соответствующая опция) правильное решение уравнения открывает доступ к выполнению следующего опыта.

Дополнительно в программу заложена возможность использования «ХимЛаб» не только для классического проведения опыта, когда заранее известны реактивы, а продукты реакции, пусть и в упрощенном представлении, появляются автоматически. Студенты, желающие повысить свой уровень знаний, могут также самостоятельно подбирать и продукты реакции (в этом случае в программу заложена возможность в панель реагентов включать и продукты реакции). Подобная опция настраивается преподавателем и представляется в виде отдельного файла (лабораторная работа повышенной сложности).

Заключение. Разработанный виртуальный лабораторный практикум «ХимЛаб» внедрен нами в процесс обучения сравнительно недавно, однако уже имеются определенные положительные стороны его использования. Так, студенты отмечают простоту работы в реальной лаборатории после предварительного ознакомления с ее виртуальным аналогом, у них повышается интерес к практической работе – появляется желание «увидеть воочию» опыты, растет уровень теоретических знаний. Кроме того, мы считаем немаловажным достоинством данного ВЛП тот факт, что при активном сокращении аудиторных часов для проведения лабораторных работ и ограниченности выбора работ студенты все-таки имеют возможность провести многие из них самостоятельно, вне учебного процесса. В условиях активной информатизации общества и смещения акцентов современной молодежи в сторону информационно-интерактивных способов восприятия окружающего мира виртуальные лаборатории, представляющие занятия в легкой игровой форме, оказываются более понятными и доступными большинству студентов.
