Актуальность. Проблема остеоинтеграции дентальных имплантатов является одной из наиболее актуальных проблем в современной стоматологии. Развитие современных композиционных медицинских материалов активно началось в 1992 году. С этого времени большинство компаний по производству зубных имплантатов начали использовать керамические и композиционные покрытия в качестве структурных элементов имплантатов для оптимизации процессов остеоинтеграции [4,5] . По существующим технологиям биологически активные покрытия на имплантатах получают электрохимическими методами, методами плазменного, магнетронного, лазерного напыления биоактивного материала. Высокоэнергетические воздействия, характерные для данных методов, приводят к частичной деструкции материалов и снижению их эффективности. Для нанесения покрытий используется сложное дорогостоящее оборудование, эксплуатация которого требует высококвалифицированного персонала, специально оборудованных помещений и т.д., что приводит к удорожанию готовой продукции [1]. Одной из наиболее перспективных технологий по включению в состав имплантата остеоиндуктора или остеокондуктора является технология холодного прессования, позволяющая сохранить свойства биоактивного материала. Наиболее перспективными материалами для изготовления внутрикостных имплантатов являются пористые. Они могут увеличивать прочность на растяжение с помощью регенерации костной ткани в трех измерениях, а также обеспечивать равномерную нагрузку на костную ткань [3]. Одним из материалов для изготовления дентальных имплантатов технологией холодного прессования является нетканый титановый материал со сквозной пористостью (металлорезина - МР), представляющий собой упруго–демпферную пористую систему [2].
Цель исследования – сравнительный анализ изучения показателей стабильности дентальных имплантатов на основе нетканого титанового материала со сквозной пористостью, установленных по традиционной технологии и с применением технологии аутологичного модифицирования.
Материалы и методы. Для реализации поставленных задач исследования нами было прооперировано 19 пациентов с частичным или полным отсутствием зубов на нижней челюсти. Возраст пациентов составил от 18 до 62 лет, из них 10 женщин и 9 мужчин. В ходе исследования нами было установлено 55 имплантатов в области нижней челюсти. В основную группу вошли 10 пациентов которым была произведена операция дентальная имплантация с аутологичным модифицированием нетканого титанового материала и было уставлено 29 внутрикостных дентальных имплантата. В группу контроля было включено 9 пациентов, которым была произведена операция дентальная имплантация 26 внутрикостных имплантатов на основе нетканого титанового материала со сквозной пористостью стандартной конструкции без аутологичного модифицирования материала.
С целью оптимизации процессов остеоинтеграции, обеспечения первичной стабильности дентальных имплантатов на основе нетканого титанового материала, расширения показаний к дентальной имплантации, повышения остеоиндуктивного и остеокондуктивного потенциалов нами разработан новый метод дентальной имплантации (Патент РФ на изобретение «Способ дентальной имплантации (варианты)» №2544804 от 11.02.2015, приоритет от 11.12.2013, авторы: Щербовских А.Е., Байриков И.М., Волова Л.Т., Мизина П.Г.) и внутрикостный аутологично модифицированный имплантат (Патент РФ на полезную модель «Дентальный имплантат (варианты)» №143685 от 26.06.2014, приоритет от 25.10.2013, авторы: Щербовских А.Е., Байриков И.М., Мизина П.Г.).
Под местной анестезией производили выкраивание слизисто-надкостничного лоскута в проекции места инсталляции дентального имплантата. Скелетировали альвеолярную часть нижней челюсти и формировали костное ложе в области альвеолярной части нижней челюсти. Полученную в ходе препарирования аутологичную костную стружку собирали в дозатор и ресуспендировали её в физиологическом растворе после чего аутологичный материал помещали в пресс – форму для холодного прессования (рис.1).

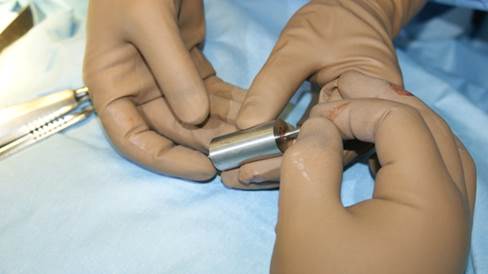

Рис.1. Помещение аутологичной костной ткани в пресс-форму
В ходе технологии холодного прессования была получена внутрикостная втулка на основе нетканого титанового материала со сквозной пористостью модифицированная аутологичной костной тканью (рис.2).
Рис.2.Аутологично-модифицированная внутрикостная часть дентального имплантата
При помощи динамометрического ключа производили инсталляцию внутрикостного винта во втулку и костное ложе, устанавливали формирователи десны. Для оценки первичной и вторичной стабильности на этапах остеоинтеграции нами был использован прибор Periotest M Siemens (Medizintechnik Gulden). Прибор состоит из ударного устройства, выполненного в виде наконечника, и устройства, измеряющего время возврата подвижной части прибора в исходное положение. Наконечник передает зубу электронно-контролируемый механический импульс; регулирующая катушка обеспечивает постоянную частоту импульсов бойка с компенсацией трения и силы тяжести. Получив электрический импульс, боек наносит удар по поверхности зуба или имплантата. Сила взаимодействия бойка и зуба преобразуется пьезокристаллом в аналоговый электрический сигнал, который оцифровывается в блоке аналого-цифрового преобразователя и передается в процессор. По окончании цикла из 16 ударов процессор вызывает данные из оперативного запоминающего устройства и, усреднив их значения, проводит логическое сравнение с матрицей (полученной экспериментальным путем). Определив, к какой группе относится результат, прибор посылает сигналы звуковому и индикаторному блокам для вывода результатов в голосовой и цифровой формах. До начала следующего измерения результат сохраняется и отображается на индикаторе в виде цифрового индекса. Каждый тест повторяли не менее 3 раз, после чего определяли среднестатистическое значение и переводили его в процентную величину относительно первичной стабильности взятую за 100 %. Стабильность дентальных имплантатов изучали на 1, 2, 10,14,21, 30, 60, 90 сутки.
Результаты исследования. Первичная стабильность в основной группе учитывалась нами до момента увеличения общей стабильности и наблюдалась на 21-е сутки, достигая своего минимума. При этом за 100% взята стабильность на 1-е сутки после операции. На 2-е сутки стабильность составила 96, 3%, на 7-е сутки -91, 2%, на 14-е сутки -86,1%, на 21-е сутки – 81,3%. За период вторичной стабильности нами взят временной промежуток от 21-х до 90- х суток, где идёт рост показателей стабильности имплантата. При этом за 100% взята стабильность на 1-е сутки после операции. На 21-е сутки стабильность – 81,3%, на 30-е сутки-99,4%, на 60-е сутки- 105,2%, на 90-е сутки-112,7%. Динамика стабильности основной группы исследования отражена на рисунке 3.

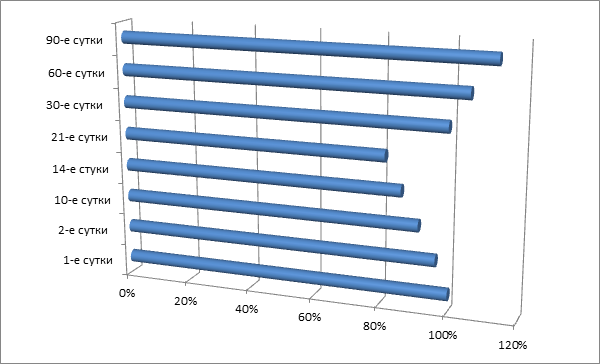

Рис.3. Динамика стабильности дентальных имплантатов основной группы исследования
Первичная стабильность в контрольной группе учитывалась нами до момента увеличения общей стабильности и наблюдалась на 21-е сутки, достигая своего минимума. При этом за 100% взята стабильность на 1-е сутки после операции. На 2-е сутки стабильность составила 98,1%, на 7-е сутки-93,87%, на 14-е сутки - 90,10%, на 21-е сутки – 87,3%. За период вторичной стабильности нами взят период от 21-х до 90- х суток, где идёт рост показателей стабильности имплантата. При этом за 100% взята стабильность на 1-е сутки после операции. На 21-е сутки стабильность составила 87,3%, на 30-е сутки-95,2%, на 60-е сутки- 97,1%, на 90-е сутки-98,9%. Динамика стабильности основной группы исследования отражена на рисунке 4.

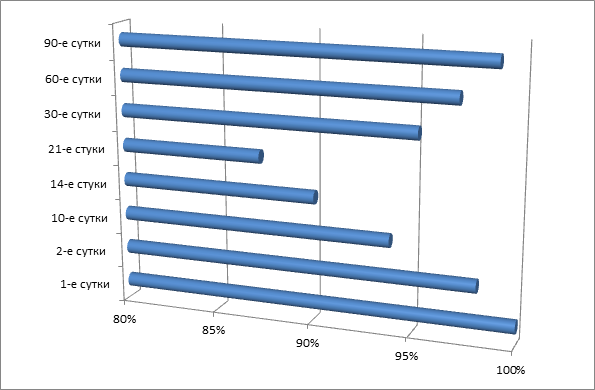

Рис.4. Динамика стабильности дентальных имплантатов контрольной группы исследования
Анализ полученных данных свидетельствует о том, что потеря первичной стабильности более выражена в группе дентальных имплантатов, модифицированных аутологичной костной тканью, по отношении с немодифицированными пористыми дентальными имплантатами на основе нетканого титанового материала со сквозной пористостью. Данный факт, по нашему мнению, связан с выраженной резорбцией костной ткани как воспринимающего костного ложа так и внутрипорового пространства дентального имплантата. Однако, рост вторичной стабильности в основной группе имеет более быструю динамику в процентном соотношении по сравнению с контрольной группой, что связано по нашему мнению с наличием аутологичной костной ткани во внутрипортовом пространстве способствующей оптимизации остеоинтеграции.
Выводы. В процессе исследования изучена сравнительная оценка показателей стабильности дентальных имплантатов на основе нетканого титанового материала со сквозной пористостью, установленных по традиционной технологии и с применением технологии аутологичного модифицирования. Доказана возможность использования аутологичного модифицирования нетканого титанового материала со сквозной пористостью для оптимизации показателей стабильности дентальных имплантатов. Полученные данные свидетельствуют о том, что аутологичная костная ткань, включённая в состав пористого материала дентального имплантата, оптимизирует процессы его остеоинтеграции. Результаты исследования позволяют шире использовать технологию аутологичного модифицирования дентальных имплантатов на основе нетканого титанового материала со сквозной пористостью в клинической практике.
