THE CFD CODES VERIFICATION FOR THE NATURAL CIRCULATION CALCULATOIN

Orekhova E.E. 1 Andreeva O.V. 1
1 Nizhny Novgorod State Technical University n.a. R.E. Alekseev
One current source of energy - the energy of the nuclei. The using of the nuclear energy and nuclear fuel requires specific safety rules and accuracy when performing various types of calculations, the design of nuclear power. One of the modern methods that reduce labor and time costs in the design - the use of Computational Fluid Dynamics (CFD codes) - methods of computational fluid dynamics. The CFD codes allow you to visualize the processes taking place in the volume of the power plant, to identify the places most susceptible to thermal and other stresses. This allows you to take prevention measures to improve the design or that of its host. The software is not adapted to solve many problems yet. It is necessary to develop computational models and methods of calculating of various processes. In this paper, we describe the attempts of the natural circulation calculation using CFD codes and the results of calculation are compared with experimental results.
mathematical modeling
CFD codes
natural circulation
nuclear energy

На сегодняшний день одним из перспективных источников энергии является ядерная энергия. Теплотворная способность и энерговыделение ядерного топлива значительно выше аналогичных показателей у угля и любого другого органического топлива, используемого на сегодняшний день. Строительство атомной электростанции (АЭС), например, мощностью 1200 МВт оказывается в ряде районов выгоднее, чем строительство ТЭС аналогичной мощности.

Еще большее значение данное свойство ядерного топлива имеет для транспорта: судно может обходиться без перезагрузки топлива в течении нескольких лет.

Однако использование ядерной энергии требует обеспечения безопасности объекта энергетики. Для этого используют активные и пассивные устройства и системы безопасности. Особенно интересно использование пассивных систем и устройств, когда система отключается или реагирует на возникшие отклонения от нормальной эксплуатации без вмешательства человека. Одним из проявлений ориентации на использование пассивных систем и устройств является отказ от циркуляционных насосов и применение естественной циркуляции теплоносителя в реакторном оборудовании [2,4,5]. В связи с этим в настоящее время много работ посвящено исследованию процесса естественной циркуляции, ее изучению и моделированию.[1]

CDF коды

Использование ядерной энергии требует обеспечения безопасности объектов энергетики. Это, в частности, объясняет высокие требования к точности при проектировании устройств и конструкций. Для более точного понимания процессов, происходящих внутри проектируемых объектов, проводятся модельные эксперименты, строятся математические модели объектов. В настоящее время особенно актуально в связи с этим применение CFD кодов (методов вычислительной гидродинамики), позволяющих визуализировать происходящие внутри исследуемых объектов процессы, выявить энергонапряженные узлы и элементы, и уже на стадии проектирования предпринять меры по исправлению выявленных недостатков. [6]

Однако для использования CFD кодов необходимо адаптировать их под конкретную задачу, создать и опробовать модель, описывающую конкретный процесс. И, как результат, верифицировать расчетное средство для решения этой конкретной задачи.

Цель работы

В данной работе исследуется процесс естественной циркуляции, а так же предприняты попытки моделирования данного процесса с использованием современных расчетных средств – CFD кодов.

Решение поставленной задачи

Для решения поставленной задачи первоначально была проведена серия экспериментов на циркуляционном стенде ФТ-101, находящемся на кафедре «Ядерные реакторы и энергетические установки» института ядерной энергетики и технической физики НГТУ им. Р.Е. Алексеева. Схема стенда представлена на рисунке 1 [3]

а) б)

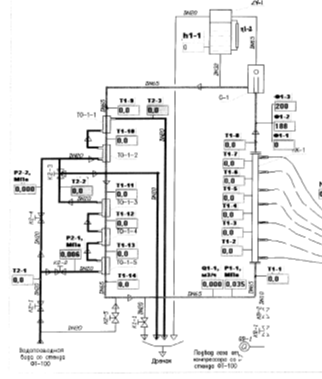

Рис.1. Схема циркуляционного стенда: а) схема циркуляционного тракта, б) схема расположения средств теплофизического контроля

В состав установки входят:

- бак с водой;

- нагревательный участок трубы;

- холодильники ТО 1-1 ÷ ТО 1-5;

- термоэлектрические термометры Т 1-1÷ Т 1-6;

-средства теплофизического контроля.

Параметры эксперимента представлены в таблице 1:

Таблица 1

Давление в контуре:

1 атм

N нагревателя, кВт

10

T холодильника, ºС

10

Температуры термопар при установившемся режиме:

Нагреватель

1

75

2

77

3

82

Холодильник

1

80

2

77

3

75

Данный стенд был смоделирован для расчетов с применением CFD кодов. На рисунке 2 представлена 3-D модель стенда, сеточные элементы и пограничные призматические слои. Сеточная модель состоит из 1,2 млн элементов, призматический слой – 3 ряда.

 а)  2.bmp б)  13.JPG в)

Рис.2. а) 2-D модель стенда, б) сеточные элементы, в) призматические слои

Построенная сеточная модель была экспортирована в расчетную программу. Заданные расчетные параметры:

Жидкость: вода

Теплофизические параметры: библиотечные

Сила гравитации: по оси Х -9,81 м*/с2

Давление 1 атм;

Модель турбулентности: SST модель

Способ теплообмена – тепловой поток;

Нагреватель: тепловой поток 25000 Вт/м2

Холодильник: Температура 10º С.

На рисунке 3 представлены результаты расчетов

 а)  б)  в)

Рис. 3. а) распределение температур по стенке циркуляционного канала, б) распределение температур в центральном сечении холодильника, в) распределение скоростей в верхней части циркуляционного канала

Полученные результаты и сравнение виртуального и натурного результатов представлены в таблице 2.

Таблица 2

Сравнение результатов натурного и виртуального экспериментов

Температуры термопар при установившемся режиме:

Тип участка

№ Термопары



Натурный эксперимент, Тн

Виртуальный эксперимент, Тв

δ, %

относительная погрешность

Нагреватель

1

75

72

4

2

77

75

2,5

3

81

85

5

Холодильник

1

80

60

25

2

77

57

25

3

60

45

25

Заключение

В данной работе предпринята попытка расчета процесса естественной циркуляции для экспериментальной установки имитирующей циркуляционный контур с применением CFD кодов.

Из полученных результатов можно сделать следующие выводы: процесс естественной циркуляции удалось смоделировать на виртуальной модели стенда, жидкость циркулировала из-за разности плотностей. Температура горячей жидкости в установившемся режиме в виртуальном эксперименте соответствует температуре жидкости аналогичного течения в натурном эксперименте. Температуры жидкости на входе и на выходе из теплообменника совпадают с точностью в 5% (максимум). Процесс охлаждения описывается не настолько точно, погрешность достигает 25%. Это может быть вызвано разными способами задания граничных условий и неточным описанием процессов теплопроводности в металле виртуального стенда на холодной ветке.
