Эффективность дентальной имплантации и долговременное функционирование внутрикостных имплантатов во многом определяются условиями их интеграции. Перспективным направлением в имплантологии является создание оптимальной поверхности имплантата. При этом наибольшее внимание уделяется проблеме остеоинтеграции, так как именно соединение имплантата с костью создает условия для его долговременной функции [3]. Полноценная остеоинтеграция титановых имплантатов может быть обеспечена дополнительным введением материала-посредника, слой которого обладает достаточно высокой адгезией как по отношению к металлу, так и к костной ткани. При выборе материала-посредника наше внимание привлекли углеродные нанотрубки. Поскольку углерод является одним из химических элементов, входящих в состав живых тканей и отличается биологической и химической инертностью, отсутствием токсичности и канцерогенности. Известно, что введение нанокластеров углерода в компоненты композиционного материала приводит к значительному повышению его прочностных и эксплуатационных характеристик. Внедрение углеродных нанотрубок в матрицу композита способствует снижению дефектности ее структуры, препятствует развитию трещин, и как следствие, приводит к повышению прочностных характеристик. Наряду с перечисленными выше эффектами наблюдается усиление адгезионного взаимодействия между матрицей и армирующим наполнителем, что приводит к появлению качественно новых свойств материала. Анализ данных литературы свидетельствует о перспективности применения нанокластеров углерода в качестве модификаторов при создании композиционных материалов конструкционного назначения. О рациональности применения углеродных нанотрубок в медицине свидетельствуют исследования Бобринецкого И.И. с соавторами [1, 2]. Их применение способно улучшить тканевую и цитосовместимость титана.
В настоящее время уже известно, что нанотрубки влияют на формирование остеобластов: например, в работе [9] впервые показано, что функции костных клеток гораздо выше в материалах анодированного титана с многостенными углеродными нанотрубками (МУНТ), чем без них. Поэтому развитие исследований формирования углеродных нанотрубок (УНТ) на титановых поверхностях весьма актуально для медицины.
Проведенные исследования [5] показывают, что возможна инклинация молекул во внутреннее пространство нанотрубки и удержание их внутри. Поэтому введение в полость нанотрубок различных соединений можно рассматривать как метод их функционализации. Исследования по заполнению трубок различными веществами показали, что открытые нанотрубки обладают капиллярными свойствами, что дает возможность введения в них дополнительных химических структур, в том числе фармакологических препаратов [4]. Таким образом, анализ данных современной отечественной и зарубежной литературы свидетельствует об уникальных свойствах углеродных нанотрубок и перспективности исследований, направленных на разработку биологически совместимых материалов на основе нанокластеров углерода.
Важнейшим аспектом на этапах разработки функциональных материалов является изучение кластерных реакций и синтез новых типов химических структур. Решение данной задачи имеет особое значение при создании биологически совместимых композиций для использования их в медицинской имплантационной практике.
Изучение основных физико-химических и медико-биологических параметров разработанных функциональных материалов на основе нанокластеров углерода позволяет получить новые научные фундаментальные знания о возможности синтеза наноматериалов с заданными свойствами.
В настоящей статье представлены результаты исследований синтеза углеродных нанотрубок различного типа на поверхности титановых образцов, подвергнутых вариативным способам обработки.
Материалы и методы исследования
Подготовка образцов для экспериментальных исследований заключалась в обработке заготовок из титанового сплава ВТ1-0 на фрезерном и шлифовальном станке до получения призм необходимых размеров. После чего, часть образцов (группы А1, А2 и А4) обрабатывалась с применением метода микродугового оксидирования в растворе щелочных электролитов с подачей синусоидального переменного тока частотой 50 Гц. Вторую часть образцов (группа А3) подвергали пескоструйной обработке при давлении воздуха 2,5 кгс/см2 с использованием в качестве абразивного материала электрокорунда белого А с зернистостью 0,6 – 0,9 мм (F36) по ГОСТ Р 52381, и последующему травлению в растворе гидроксида натрия (12,5 %) при нагревании на водяной бане.
Общие сведения о типах титановых образцов, обработанных с помощью различных технологических подходов, и режимах получения углеродных нанотрубок, представлены в таблице.
Обработанную различными способами поверхность и морфометрические параметры полученных УНТ исследовали с помощью автоэмиссионного сканирующего микроскопа Ultra 55 (Carl Zeiss) при ускоряющем напряжении 7 кВ и увеличениях до 100 000 крат. Химический состав образцов анализировали на совмещенном с Ultra 55 энергодисперсионном рентгеновском спектрометре Inca Energy 450 (Oxford Instruments).
Маркировка и режимы обработки титановых образцов
|
Индекс образца |
Подготовка поверхности |
Состав предкализатора |
|
А1 |
Шлифовка, микродуговое оксидирование |
Формиаты никеля, кобальта |
|
А2 |
Шлифовка, микродуговое оксидирование |
Нитраты никеля, кобальта |
|
А3 |
Пескоструйная обработка 4 мин, травление NaOH, промывка разбавленной HNO3 |
Нитраты никеля, меди |
|
А4 |
Шлифовка, микродуговое оксидирование |
Нитраты никеля, меди |
Результаты исследования и их обсуждение
В процессе синтеза МУНТ равномерно заполняли поверхность образцов. На образцах А1 получено покрытие из агломерированных МУНТ, размером в диаметре от 48 до 95 нм (рис.1).
|
´ 1 000 |
´ 35 000 |
|

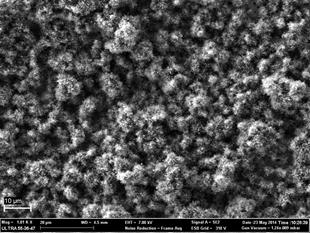

Рис.1 СЭМ-изображение образца А1 с многослойными углеродными нанотрубками |
|
Локальный рентгеноспектральный анализ показал, что агломерации содержат адсорбированный углерод на уровне 5-15 масс.% и каталитические частицы металлов в диапазонах 5-16 масс.% Ni и 3-8 масс.% Co. Следует отметить, что помимо длинных прямых МУНТ с постоянным диаметром 50 нм и длиной до 5 мкм, в образце можно наблюдать в некоторых областях углеродные волокна пластиночного типа («platelets»). Сосуществование двух типов углеродных материалов – нановолокон и нанотрубок обусловлено неравномерностью процессов осаждения, а вариации в диаметрах трубок и волокон по их длине – процессами выравнивания графеновых слоев и дроблением каталитических частиц в процессе синтеза.
На образцах А2 получены углеродные волокна типа «елочной структуры» («herringbone»), где слои расположены под углом относительно оси волокон (рис.2). Сканирующая электронная микроскопия при больших увеличениях показала, что размер в сечении полученных углеродных волокон составляет порядка 300-380 нм, а толщина слоев в «елочной» углеродной структуре составляет 14-16 нм. Как известно, такой тип углеродных нановолокон может иметь либо вид полого стержня, либо твердого ядра. В настоящее время, существует определенное разногласие относительно формы волокон. Одна группа исследователей [8, 6] придерживается версии о том, что графеновые слои ровные за счет формы каталитических твердых частиц и поперечное сечение волокон обладает многоугольной (квадратной, шестигранной и др.) формой. Другие авторы [10, 7] указывают на то, что волоконца формируются из конусов или усеченных конусов, а угол наклона зависит, в том числе, от присутствия водорода (молекулярного или в виде углеводородов) в исходных материалах.
|
´ 15 000 |
´ 38 000 |
|

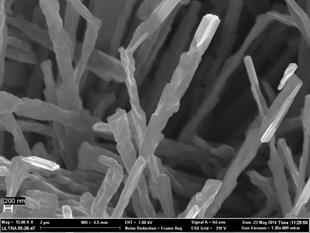

Рис.2 СЭМ-изображение образца А2 с углеродными нановолокнами «елочной» структуры |
|
Степень кристаллического совершенства осажденного волокна определяется химической природой частиц катализатора, составов реагентов и температуры. В данном случае, пластинки ориентированы и упакованы в «елочку». Оптимизация в выборе катализатора, соотношение смеси реагентов углеводород-водород и условий реакции, может обеспечить формирование необходимых морфологических характеристик волокон, степень кристалличности, и ориентацию осажденных кристаллитов относительно оси волокон. Например, если увеличивать расстояние между слоями вводя какие-либо группы, то можно, в конечном счете, получить новые типы сложных молекулярных сит. Такие уникальные структурные превращения в углеродных нановолокнах открывают многочисленные возможности в получении новых материалов.
Перед синтезом МУНТ на образце А3 была выполнена его пескоструйная обработка и травление в растворе гидроксида натрия (12,5 %) при нагревании на водяной бане. Углеродные нанотрубки в большинстве длинномерные, до десятков микрометров при практически неизменном диаметре 30 или 60 нм (рис.3).
|
´ 5 000 |
´ 30 000 |
|

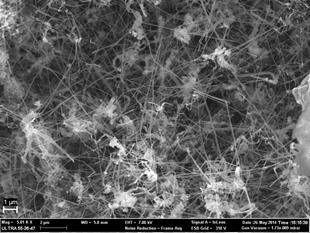

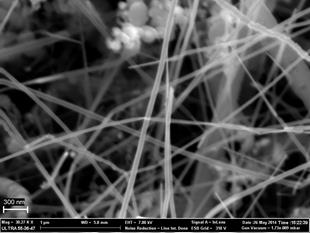

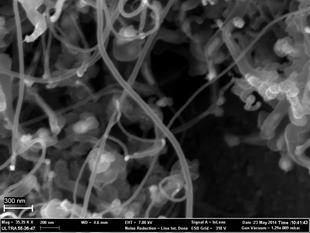

Рис.3 СЭМ-изображение образца А3 с прямыми длинномерными МУНТ и бинитями |
|
Однако, можно наблюдать также УНТ очень сложного строения: сдвоенные нити или бинити, которые также постоянны в диаметре и достаточно длинномерны (на рис.3 бинити указаны стрелками). Из анализа изображения следует, что бинить состоит из двух частей, каждая из которых представляют собой в сечение полукруг или эллипс.
На образцах А4 получены углеродные волокна пластинчатой структуры («platelets») размером в сечение 200-400 нм (рис.4). Очевидно, что различные режимы получения и, вероятно, форма катализатора играют критическую роль в определении ориентации графеновых слоев, а также угла между упакованными пластинами и осью углеродного волокна.
Из полученных результатов следует, что наиболее представительным по количеству углеродных нанотрубок является образец А3 с постоянными диаметрами и длинами трубок. При анализе образцов типа А1, А2 и А4 выявлено несколько меньшее количество нанокластеров углерода, отличающихся по структуре и строению, однако, по нашему мнению, сложноорганизованные углеродные волокна, также могут быть функциональной частью поверхности биологически совместимых материалов для конструкций внутрикостных имплантатов.
|
´ 1 000 |
´ 15 000 |
|

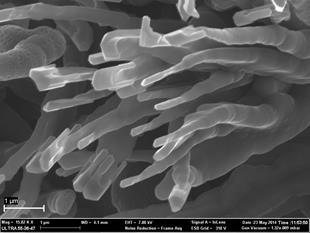

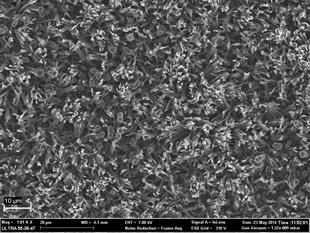

Рис.4 СЭМ-изображение образца А4 углеродных нановолокон «пластиночной» структуры |
|
Полученные результаты являются промежуточными на этапах выполнения исследований, направленных на разработку материалов для стоматологических имплантационных систем нового поколения.
Выводы
На титановых образцах получены углеродные нанотрубки и нановолокна различного строения. Многослойные углеродные нанотрубки характеризуются постоянством диаметра 30, 60 нм и длинномерностью до нескольких десятков микрометров. Нановолокна обладают «елочным» и пластиночным типами строения на вершинах которых присутствуют каталитические частицы.
Таким образом, в ходе эксперимента произведен синтез нанокластеров углерода на вариативно подготовленных поверхностях титановых образцов. Результаты проведенного морфометрического анализа свидетельствуют о полноценности модифицированного поверхностного слоя.
Исследования проводятся при финансовой поддержке РФФИ, проект № 14-08-96016 «Разработка функциональных биосовместимых материалов на основе нанокластеров углерода для применения в медицинской практике».
