Scientific journal
Modern problems of science and education
ISSN 2070-7428
"Перечень" ВАК
ИФ РИНЦ = 1,006

INTERACTION OF GOLD WITH MERCURY IN TECHNOGENIC DUMPS URAL

Naumov V.A. 1 Naumova O.B. 1
1 Institute of Natural Sciences, Perm State National Research University
Material of placer gold from tailings transformed under the influence of atmospheric precipitation, surface water and groundwater (geological process - tehnogeogenesis). The composition sediments and gold technogenic conditions alter the physico-chemical and biochemical processes. Gold alters the surface properties and internal structure. Most contrast they occur by reacting with mercury. Mercury forms isomorphic impurities in the crystal lattice of gold and amalgam. Chemical composition and phase transformation of gold studied by the example of industrial placers basin. Tura (Urals). Used an electron microscope «Jeols-35" and microprobe analysis. On the surface of gold particles as set trace aggregates and mineral films. The analysis of the internal structure of gold showed heterogeneity of the gold phase.
mercury
amalgam
gold-bearing phases
tehnogeogenesis
technogenesis
placers
Technological tails

Техногенные отвалы природных россыпей и рудных месторождений золота (геологические тела значительной протяженности и мощности) формируются при разработке месторождений (техногенез). После чего в них протекают геологические процессы преобразования вещества отвалов и полезных компонентов (техногеогенез) под влиянием атмосферных осадков, поверхностных и подземных вод [5]. В отвалах изменяются физико-химические условия среды (окислительно-восстановительные и другие характеристики), на них воздействуют электрические, электромагнитные, гравитационные поля. Основными факторами формирования вещественного состава осадков и преобразования золота в техногенных условиях являются первичный состав месторождения, технология его разработки, способ (механизм) размещения отвала, территориально-климатическая зона расположения и временной интервал после образования техногенных осадков.

Первичный состав вещества и золота в месторождениях часто изучен недостаточно. Изучению россыпей всегда уделялось мало внимания из-за видимой простоты их строения и состава. Основная информация по россыпям была получена в 70-80-е годы прошлого столетия. Она существенно устарела и не обеспечивает достаточной полноты и понимания форм нахождения золотоносных фаз как в свободном виде (мелкое, тонкое золото), так и тем более его связанных форм в сростках, а также других минералов. Существующая система лицензирования права пользования недрами и последующей отработки месторождений направлена на ограничение информации по комплексному освоению вещественного состава пород месторождений. Слабо изученными остались аспекты формирования и преобразования состава осадков и полезного компонента в техногенных условиях.

В самородном золоте коренных месторождений установлены высоко и низкотемпературные формы нахождения ртути. Первые являются изоморфными примесями в кристаллической решетке, и по данным экспериментов ее содержание составляет не более 19,8 ат. % при температуре 419°С [7, 10]. Низкотемпературные формы представляют собой амальгамы золота широкого диапазона вариантов: Au2Hg3 [Минералы, 1960], Au2Hg, AuHg, AuHg2, Au2Hg5, AuHg4 , Au3Hg [7], Au6Hg5 и Au5Hg8 [10]. Максимальное содержание ртути в фазах системы Au-Hg cоставляет 80,27 мас. %. Большее многообразие вариантов взаимодействия ртути и золота характерно для тройной системы Au-Hg-Ag. Здесь установлены фазы Au4AgHg6, Au4AgHg7, (Au2.3Ag1.7)4Hg и Au2.2AgHg3 [3]. Многие золото-ртутные фазы существуют как устойчивые соединения только при определенном давлении. Минеральные формы системы «ртуть-золото», обнаруженные в природе, пока недостаточно систематизированы. Наиболее представительный фактический материал в настоящее время собран для рудных месторождений Сибири (ртутистое золото с содержанием Hg до 15,8%; амальгамид золота и серебра (Au,Ag)3Hg с содержанием Hg до 34,1% и амальгамид золота Au2Hg - до 35,3% Hg) [4]. Ртутистое золото известно в пределах складчатых областей Урала, Колымы, Дальнего Востока, Средней Азии, США, Канады, Польши, ЮАР, Новой Зеландии и даже в месторождении Витватерсранд [8].

Корам выветривания также характерно присутствие амальгам золота. Амальгамы с содержанием ртути 26,7–28,79 мас. % образуют оторочки толщиной 5–7 мкм на зернах серебристого золота, они обычны в зонах окисления месторождений золото-полиметаллического и колчеданного типов на Южном Урале [2]. В коре выветривания Егорьевского рудного поля (Салаирский кряж) присутствует золото с содержанием ртути до 24 мас. % [6]. Здесь обогащение ртутью преимущественно краевых зон частиц благородного металла интерпретируется как проявление молодых, вплоть до кайнозойских, процессов природного амальгамирования.

В отложениях осадочного чехла Восточно-Европейской платформы установлено широкое распространение высокортутистого золота в пределах Верхнекамской впадины, Воронежской антеклизы, Сысольской мульды (Наумов, 2010). На этих территориях полностью исключен техногенный фактор ртутного воздействия на осадки. Для россыпей Урала характерны ртутные аномалии и наличие свободной ртути в отложениях, особенно на месторождениях, связанных с зонами разломов. В шлихах констатированы концентрации киновари.

В техногенных объектах соседствуют оба источника появления ртути: как природный, так и собственно техногенный. Амальгамы золота в районах золотодобычи прежних лет связывают с использованием ртути старателями при отработке россыпей. Приведены данные, что на территории США в период с 1820 по 1900 гг. в процессе добычи золота попало 70 тыс. т ртути. Техногенной ртутью заражено свыше 1600 участков в 21 стране мира [9]. В этих районах происходят разнообразные процессы природно-техногенной амальгамации. Наиболее характерным из них является образование наростов амальгам с особой петельчатой текстурой на частицах золота. В отвалах, оставшихся после отработки месторождений, установлено укрупнение техногенного ртутистого золота под влиянием техногеогенных процессов [5]. Ранее было показаны особенности роста пленок золота на медной проволоке при участии ртути в качестве катализатора формирования техногеогенных наростов золота [1, 5].

Результаты исследования. Полевые исследования проведены на техногенных россыпях золота и платиноидов Урала (бассейн р. Тура, Свердловская область). Установлено, что в условиях техногенной отвальной фации (Наумов, 1994) в пределах специализированных отвалов частицы металла высвобождаются из глинистых агрегатов и сростков. Золото переходит в коллоидное состояние. Процессы растворения, отложения, сорбции, замещения и др. приводят к высвобождению, перемещению и переотложению коллоидного и тонкодисперсно­го золота на геохимических барьерах. Выявлено, что в результате техногеогенеза свободное золото в техногенных россыпях (отвалах) подвергается механической дифференциации. В частицах золота под влиянием физико-химических и биологических процессов происходят изменения, на уже существующих частицах образуются новые агрегаты золота. Закономерности этих процессов детально не изучены. Вероятно существенное влияние органики и бактерий. В техногенном образовании (россыпи) происходит формирование «нового» по структуре и составу месторождения из вещества первичного месторождения.

Морфология и внутреннее строение выделенных зерен золота изучены при помощи оптической и электронной микроскопии, рентгеноспектрального анализа. Внешний облик изученных зерен крайне разнообразен. Выявлены типичные для многих россыпей сильно- и среднеокатанные уплощенные, комковидные, пластинчатые, микродендритовые зерна. Отмечены также частицы золота с зернистой поверхностью (рис. 1) и «горчичное» золото (агрегаты мельчайших изометричных зерен).

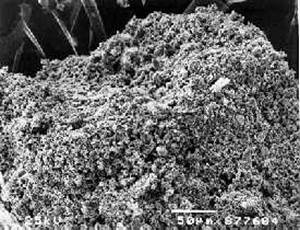

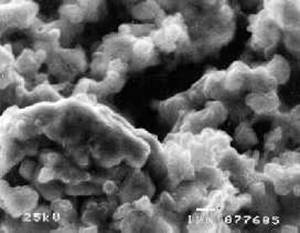

Рис. 1. Золото с зернистой поверхностью из отвалов шлихообогатительной установки Исовского прииска (сканирующий электронный микроскоп). Масштабная линейка: слева – 50 мкм, справа – 1 мкм

Внутреннее строение изученных зерен также очень разнообразно. Во многих зернах можно обнаружить несколько различающихся по составу фаз, представляющих как исходное вещество, так и продукты его преобразования под действием различных факторов в процессе формирования и переработки россыпей.

Первичные исходные фазы золота системы Au–Ag установлены в центральных частях изученных зерен, иногда в виде небольших, по сравнению с объемом зерна, первичных фаз золота (рис. 2, А, Б). Их пробность варьирует от 600 до более 990, чаще 850–900 (табл.1).





Рис. 2. Золотоносные фазы металла техногенных отвалов Исовского прииска: А – образец 1, первичная (рудная) золото-серебряная фаза в оболочке “свежей” амальгамы, увеличение - 500 раз; Б – образец 2, золото-серебряная фаза в оболочке нового «ржавого» золота с реликтами амальгам, увеличение - 500 раз; В – образец 3, медистое золото с паркетовидным распадом твердого раствора, увеличение - 500 раз; Д – образец 4, кайма “свежей” амальгамы вокруг первичной фазы золота. Зерно 4, увеличение - 200 раз. Номера образцов соответствуют анализам в табл.1.

Таблица 1

Химический состав золотосодержащих фаз из отвалов Исовского прииска

по данным микрозондового анализа (мас. %)

№ ан.

№ обр. участок зерна

Au

Ag

Hg

Cu

Pb

Σ

1-1

* первичная фаза в центре

95,16

2,86

0,21

0,10

0,00

98,33

1-2

* фаза в кайме

88,18

0,10

8,60

0,12

0,02

97,02

1-3

* фаза в кайме

87,60

0,18

8,95

0,08

0,06

96,87

2-1

* первичная фаза в центре

99,46

0,55

0,41

0,00

0,05

100,47

2-2

* светлая фаза

79,86

0,47

15,68

0,04

0,00

96,05

2-3

* бурая фаза в кайме

92,65

0,17

2,90

0,00

0,33

96,05

3-1

1 зерно CиАu

86,58

0,61

0,14

10,44

0,00

97,77

3-2

1 AuAg ламелли

85,96

5,14

3,47

2,24

0,03

96,84

4-1

# зерно АиAg

92,18

4,43

0,75

1,07

0,01

98,44

4-2

# кайма амальгамы

65,15

0,80

28,72

0,06

0,00

94,73

Примечание. Номера в первой графе соответствуют номерам зерен, указанных в подписях к рис. 2; * - разные образцы; # - опытные образцы

В отвалах обнаружены также фазы системы Au–Cu (близкие по составу к Au3Cu), образующие ламелларные срастания с фазами Au–Ag, вероятно, в результате распада твердого раствора системы Au–Ag–Сu (рис. 2, В). Установлены различные интерметаллиды, в том числе системы Au–Pb, по составу аналогичные минералу хунчуниту (Au2 Pb). В зернах цинкистой меди также обнаружены включения амальгамы золота. В изученных зернах часто присутствуют агрегаты и сростки первичных фаз золота с минералами платины (в основном, Pt–Fe интерметаллиды). При этом не исключено влияние ртутных фаз, которые выступают в качестве цемента разных минеральных зерен, приводя к общему повышению крупности новообразованных гетероминеральных агрегатов.

Глубина ртутного воздействия на зерна золота зависит от количества металлической ртути, взаимодействующей с зернами первичных фаз (и, вероятно, зависит от времени такого взаимодействия). Область образования амальгам варьирует от поверхностной пленки толщиной в первые микроны до всего объема зерна.

Продукты полного преобразования Au–Ag фаз отмечены в виде жидких, полужидких капель, исследование фазового состава которых весьма затруднено. Тем не менее, из нескольких таких капель, имеющих полужидкую консистенцию, были изготовлены полированные шлифы, которые позволили обнаружить их гетерофазность. В вязкой амальгаме белого цвета обнаружены многочисленные мелкие зерна неправильной формы, размером менее 2 мкм, отличающиеся несколько большей твердостью (они выделяются по рельефу) и слабым желтоватым оттенком. Вероятно, они являются продуктами формирования относительно стабильных фаз в системе Au–Hg. Учитывая, что в анализировавшихся участках присутствуют как эти фазы, так и более богатая ртутью матрица, по данным микрозондового анализа можно предполагать, что их состав близок к составу известной гексагональной фазы Au3Hg. Состав матрицы близок к составу фазы Au2Hg, однако есть вероятность, что она также многофазна.

Амальгама с составом, близким к Au2Hg, образует каймы вокруг зерен первичных Au–Ag фаз, заметно корродируя их поверхность, проникая по трещинам вглубь зерна (рис. 2, Г). Однако, судя по распространенности в каймах вокруг зерен Au–Ag фаз, такие амальгамы с высоким содержанием ртути менее устойчивы в россыпи по сравнению с низкортутистыми амальгамами.

Каймы, сложенные низкортутистыми амальгамами, обычно придают поверхности зерен Au–Ag фаз зернистый характер, серебристую или свинцово-серую окраску. Ажурный, зернистый, губчатый характер этих кайм (рис. 2, А) дают основание предположить, что они образовались при выносе части вещества первичной амальгамной каймы, скорее всего ртути, высвобождавшейся при разложении менее устойчивых в условиях россыпи высокортутистых фаз: Aux Hg → AuyHg + Hg (где x > y ). Составы амальгам в таких каймах варьируют от Au5Hg до Au9Hg. Можно предположить, что ртуть здесь играет роль своеобразного катализатора преобразования первичных Au-Ag фаз: высвобождаясь при изменении внешнего слоя амальгамы, она может диффундировать все дальше вглубь зерна, полностью при этом не связываясь в Au-Ag-Hg интерметаллидах, в силу их недостаточной устойчивости в условиях россыпи.

В центральных зонах зерен, окруженных амальгамными каймами, которые можно охарактеризовать как первичные золотоносные фазы или реликты исходных фаз, содержание ртути может достигать 6 мас.%. Нельзя исключить присутствие ртути уже в первичных фазах, однако в данном случае вероятнее ее диффузионное проникновение вглубь Au–Ag фаз. При таком содержании ртути зерна Au–Ag фаз остаются однородными, то есть ее перераспределения не отмечается. Максимально обогащенная ртутью амальгама золота с составом, близким к составу известной гексагональной фазы Au6Hg50, обнаружена в виде включений в зерне цинкистой меди.

Выводы. Проведенные исследования показали, что эволюция и изменение условий среды техногенных отвалов приводят к изменению состава как новообразованных соединений, так и высвобождению частиц золота. Порядок и механизмы изменения минеральных фаз золота, по существу, не отличаются от таковых в природных условиях. Формы взаимодействия ртути с золотоносными фазами в техногенных отвалах Урала достаточно многообразны как по форме проявления, так и по изменению внутреннего строения. Они установлены по нескольким позициям, где ртуть выступает в качестве: 1) рыхлого цемента, соединяющего золотоносные фазы различных частиц первичного (кластогенного) золота россыпей и (или) вторичных фаз золота, образованных при техногеогенезе отвалов; 2) составной части агломератов с цементом из гидрооксидов железа; 3) первичного цемента, скрепляющего золотоносные фазы, в результате чего происходит укрупнение (агломерации) первичного золота; 4) пленки (мембраны) ртути, способствующие формированию псевдоморфоз («корочек») золота на медной проволоке или другом металле; 5) минералообразующей среды, благодаря которой первичные фазы золота обрастают «корочками» новообразованного золота.

Исследования выполнены при поддержке гранта РФФИ 13-05-96009 .

Рецензенты:

Лунев Б.С., д.г.-м.н., профессор кафедры поисков и разведки полезных ископаемых Пермского государственного национального исследовательского университета, г. Пермь;

Осовецкий Б.М., д.г.-м.н., профессор кафедры минералогии и петрографии Пермского государственного национального исследовательского университета, г. Пермь.
