WARMING OF THE BUILDING DURING CONSTRUCTION – THE WAY TO ECONOMY OF ENERGY RESOURCES

Tolpegina S.O. 1 Kuzin N.Ya. 1
1 Penza State University of Architecture and Construction
In the developed countries it is talked about energy saving from the second half of the XX century, when the world community is faced with the phenomenon of the oil crisis. He was the main motivation for energy savings. But despite this, Russia is involved in this process have been recently. The situation in the energy component of our country becomes more and more tense every year. And, if not to change the population relation to energy saving as to an indispensable condition of available and comfortable accommodation, the serious energy crisis in the country will come already soon. Problems of limitation of non-renewable natural resources and deterioration of an ecological situation are discussed at the international and state level, and there is it in the conditions of an unstable economic situation that, in turn, conducts to increase in prices for energy resources, and, therefore, to increase of tariffs for rendering utilities. As for our country the most important is energy saving in life and in housing sector, all these factors force to look for new and to improve already existing ways of preservation of energy resources. These motives induced us to make the analysis of influence of thickness of a heater on economy of thermal energy.
tariffs.
polystyrene
operating costs
energy
heat-insulating materials
energy conservation
energy efficiency
construction stage
В условиях современной экономической ситуации вопрос об уменьшении финансовых вложений в строительство и эксплуатацию здания встает на протяжении всего жизненного цикла. С этой проблемой в свою очередь сталкиваются как застройщики, так и покупатели.

Жизненный цикл здания можно разделить условно на три  стадии:

1) строительство (ввод здания в эксплуатацию);

2) эксплуатация;

3) ликвидация (вывод здания из эксплуатации).

Каждая из стадий требует вложения определенного количества денежных средств.  Гистограмма, изображенная на рисунке 1, показывает долю каждого этапа в общей сумме затрат [3].


Рис. 1. Усредненные расходы на протяжении жизненного цикла здания

К расходам, учитываемым на первой стадии жизненного цикла здания, относятся:

1) стоимость земельного участка;

2) стоимость подключения к внешним инженерным коммуникациям;

3) затраты на строительно-монтажные работы (стоимость проектирования, материалы и оборудование, строительные и монтажные работы).

Вторая стадия включает в себя затраты на эксплуатацию и ремонт, к которым относятся:

1) расходы на содержание здания;

2) расходы на приобретение коммунальных ресурсов у поставщиков;

3) расходы на текущий и капитальный ремонты.

Расходы на последней стадии жизненного цикла здания заключаются в стоимости его утилизации. Она рассчитывается как разница между денежными средствами, потраченными на снос здания, и стоимостью материалов повторного использования [1].

Целью современных строительных компаний является минимизация затрат непосредственно на строительство здания, которые составляют всего 20% от совокупных расходов на весь его жизненный цикл. Это может быть достигнуто за счет использования материалов наиболее дешевых и наименее эффективных с точки зрения экономии энергоресурсов. При этом эксплуатационные расходы, составляющие около 75% от общих затрат, обременяют простых жителей – потребителей коммунальных ресурсов. Добиться уменьшения стоимости владения зданием (т.е. расходов на его содержание и ремонт) можно за счет обоснованного увеличения затрат на стадии строительства для внедрения энергоэффективных и экологичных технологий. Благодаря этому на стадии эксплуатации здания должны существенно уменьшиться расходы, составляющие наибольшую долю от общих затрат.

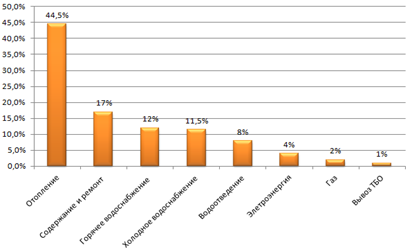

Рис. 2. Структура платы за коммунальные услуги

Из диаграммы видно, что наибольшую долю в структуре тарифов ЖКХ составляет плата за отопление – более 40% [3]. Следовательно, наиболее выгодным с экономической точки зрения будет применение материалов и технологий, позволяющих уменьшить потребление тепловой энергии и сократить теплопотери здания.

Потеря тепловой энергии может происходить по ряду следующих причин:

1) некачественно утепленные или не утепленные окна и стены;

2) негерметичность оконных рам;

3) протекающий отопительный прибор;

4) неутепленные чердак и подвал;

5) наличие щелей в стыках между стенами и окнами.

Для существенного сокращения теплопотерь необходимо провести комплекс мероприятий по энергосбережению, таких как:

1) герметизация щелей и стыков;

2) утепление ограждающих конструкций здания;

3) использование теплосберегающей оконной пленки;

4) заполнение стеклопакетов инертным газом;

5) поквартирная рекуперация тепла.

На стадии строительства наиболее эффективным методом утепления многоквартирного дома является использование стеновых теплоизоляционных материалов. К их числу относятся пенопласты, вспученные природные материалы, минераловата и стекловата.

Для того чтобы выяснить экономическую целесообразность утепления наружных ограждающих конструкций, было решено выполнить теплотехнические расчеты и посмотреть, какие потери тепла будут у здания на всем протяжении жизненного цикла и какое количество денежных средств удастся сэкономить за счет снижения потребления энергоресурсов.

Рассмотрим это на примере конкретного 14-этажного одноподъездного жилого дома. Геометрические характеристики представлены в таблице 1.

Таблица 1

Геометрические характеристики многоэтажного жилого дома

№ п/п

Характеристика

Обозначение и единицы измерения

Расчетное (проектное) значение

1

Общая площадь наружных ограждающих конструкций здания

Aesum,м2

4898,44



2

Общая площадь стен отапливаемой части здания

Aw, м2

3592,2



3

Общая площадь окон и балконных дверей

AF, м2

578,85

4

Общая площадь входных дверей и ворот

A ed, м2

10,71

5

Общая площадь чердачных перекрытий (холодного чердака)

Ас, м2

327,7

6

Общая площадь перекрытий над не отапливаемыми подвалами или подпольями

Аβ, м2

388,98

7

Площадь квартир

Ah, м2

3635,1

В соответствии с таблицей 4 СНиП 23–02–2003 «Тепловая защита зданий» были установлены требуемые сопротивления и в зависимости от их значений приняты фактические сопротивления для стен, чердачных перекрытий и перекрытий над неотапливаемым подвалом [5].

Все теплотехнические данные приведены в таблице 2.

Таблица 2

Теплотехнические характеристики многоквартирного жилого дома

№ п/п

Ограждающая конструкция

Наименование теплоизоляционного материала

Толщина утеплителя, мм

Требуемое сопротивление теплопередаче, м2*град/Вт

Фактическое сопротивление теплопередаче, м2*град/Вт

1

Наружная стена

Пенополистирол G=40кг/м3

100

3,18

3,27

2

Чердачное перекрытие

Минватная плита ROCKWOOL   G=190кг/м3

250

4,74

4,94

3

Перекрытие над подвалом

Пенополистирол G=40кг/м3

100

2,81

2,91



Для двухкамерных стеклопакетов принимаем 0,54 м2*град/Вт.

Исходя из значений фактических сопротивлений ограждающих конструкций в соответствии со СНиП 23-02-2003 вычисляется приведенный коэффициент теплопередачи Kmtr. Для данного варианта утепления он составляет 0,54 Вт/м2 оС, а общий коэффициент теплопередачи Km равен 1,034Вт/м2 0С.

Данные значения позволили рассчитать общие теплопотери здания через наружные ограждающие конструкции по формуле (Г.2) приложения Г СНиП 23-02-2003, а также расход тепловой энергии на отопление здания за отопительный период  которые составили 1 714 359 МДж.

Рассмотрим 5 вариантов утепления ограждающих конструкций: с увеличением толщины утеплителя на 10%, 20%, 30%, 40% и 50%. Энергетические показатели для каждого варианта, полученные в результате теплотехнических расчетов, произведенных в соответствии со СНиП 23–02–2003, представлены в таблице 3.

Таблица 3

Энергетические показатели жилого дома при различной толщине утеплителя

№ п/п

Толщина утеплителя, мм

Приведенный коэффициент теплопередачи Kmtr, Вт/м2 оС

Общий коэффициент теплопередачи Km, Вт/м2 оС

Расход тепловой энергии на отопление здания Qh, МДж

Экономия тепловой энергии, МДж

1

100

0,54

1,034

1 714 359

0

2

110

0,518

1,012

1 660 994

53 365

3

120

0,5

0,994

1 617 292

97 067

4

130

0,484

0,978

1 578 537

135 822

5

140

0,468

0,962

1 540 447

173 912

6

150

0,457

0,951

1 513 029

201 330

По данным, полученным после проведения теплотехнических расчетов, был построен график зависимости увеличения экономии тепловой энергии от увеличения толщины слоя теплоизоляционного материала, представленный на рисунке 3.

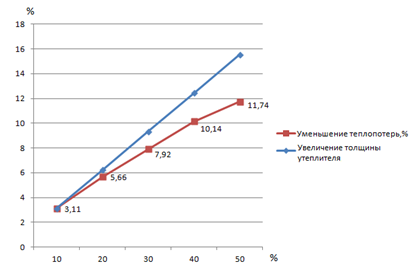

Рис. 3. Зависимость уменьшения теплопотерь от увеличения толщины утеплителя

Из графика видно, что уменьшение теплопотерь здания происходит непропорционально увеличению толщины слоя утеплителя. Нелинейная зависимость говорит о том, что бессмысленно увеличивать толщину утеплителя  до бесконечности, поскольку в итоге  это станет невыгодно.

Для определения экономической составляющей мероприятий по повышению энергосбережения многоквартирного жилого дома необходимо произвести подсчет финансовых затрат по 5 вариантам утепления, а также рассчитать сроки окупаемости для каждого из них [2]. В первую очередь необходимо провести анализ роста тарифов на тепловую энергию в г. Пенза, а также рассчитать средние цены на используемые теплоизоляционные материалы.

Среднее значение тарифа за 1 Гкал тепловой энергии составляет 1146,62 руб.  (минимум = 456,92 руб., максимум = 1711,54 руб.). В 2015 г. средний рост тарифов на отопление на территории Пензенской области составит 108,9%. Таким образом, к концу 2015 г. средний тариф на тепловую энергию в г. Пензе составит 1246, 24 руб. [4].

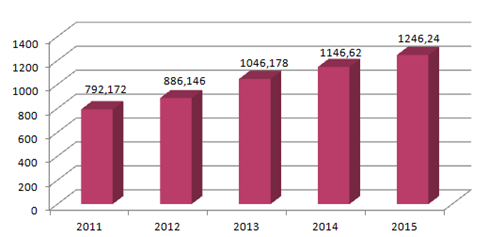

Рис. 4. Тарифы на тепловую энергию в г. Пенза в 2011–2015 гг.

По имеющимся данным был рассчитан тренд повышения тарифов на тепловую энергию в г. Пенза на следующие 25 лет, т.е. до 2040 г.

новое повышение.PNG

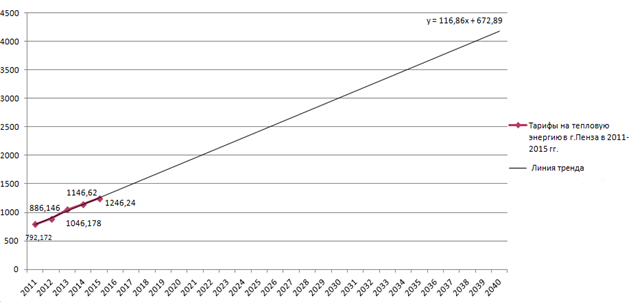

Рис. 5. Прогноз повышения тарифа на тепловую энергию в г. Пенза

Анализ представленных на рынке теплоизоляционных материалов позволил рассчитать среднюю цену на пенополистирол ПСБ-35 в г. Пензе, которая составила 2965 руб/м3, а средняя цена 1 м3 минераловатной плиты ROCKWOOL – 5825 руб. Полученные данные были использованы для подсчета расходов на утепление по каждому из 5 вариантов, а также экономической выгоды от него. Результаты расчетов представлены в таблице 4 и таблице 5.

Таблица 4

Расходы финансовых средств и экономия от утепления

№п/п

Тол щина утеп

лителя, мм

Пено

поли

стирол, м3

Минвата, м3

Стои

мость пенополистирола, руб.

Стоимость минваты, руб.

Суммар

ная стоимость утепления, руб.

Эконо

мия тепло

вой энергии, Гкал

Экономия денежных средств в год, руб.

1

110

39,2

8,19

116 228

47 707

163 935

12,75

15 889,56

2

120

78,4

16,39

232 456

95 443

327 899

23,18

28 887,84

3

130

117,6

24,58

348 684

143 164

491 848

32,44

40 428,03

4

140

156,8

32,77

464 912

190 885

655 797

41,54

51 768,81

5

150

196

40,96

581 336

238 607

819 943

48,09

59 931,68

 Таблица 5

Сроки окупаемости и денежные потоки

№ п/п

Толщины утеплителя, мм

Капитальные вложения, руб.

Срок окупаемости, лет.

ЧДД после 25 лет эксплуатации здания, руб.

1

110

163 935

9,79

158 321

2

120

327 899

10,91

259 801

3

130

491 848

11,82

333 135

4

140

655 797

12,4

402 580

5

150

819 943

13,6

409 939

На основании проведенных исследований можно сделать следующие выводы.

1.Утепление является эффективным и выгодным мероприятием, позволяющим существенно сэкономить расходы по коммунальным платежам. При повышении стоимости строительства на 1% эксплуатационные расходы уменьшатся на 1,5%.

2. Учитывая современные цены на теплоизоляционные материалы и тарифы на энергетические ресурсы, наиболее эффективным будет увеличение толщины утеплителя на 40%, что окупится за 12,4 лет.
