В связи с изменениями, происходящими в Российской экономике, перед предприятиями возникает потребность в совершенствовании управления и организации своей хозяйственной деятельности. Предприятия, являясь открытыми системами, взаимодействуют с большим числом других предприятий, организаций, институтов. Предприятия, как большие и сложные системы, включают в свой состав множество подсистем, которые также взаимодействуют между собой. В основе взаимодействия лежат информационные, материальные и финансовые потоки. В статье рассматриваются вопросы взаимодействия в рамках логистической системы предприятия, выпускающего продукцию, относящуюся к классу опасной. Основной акцент делается на решение задач транспортировки готовой продукции и организацию информационной поддержки при планировании данного процесса.
Логистическая система предприятия
Любое предприятие имеет свои особенности организации процесса управления и его автоматизации. Вопросы управления на предприятии охватывают управление финансами, производством, сбытом и снабжением, внутренними службами, кадрами и пр. Многие потоки (материальные, финансовые, информационные), как объект изучения логистики, взаимодействуют в рамках тех или иных процессов, происходящих на предприятии. Так, процесс движения материального потока порождает большой объем информации, определяемой количеством поставщиков, потребителей, дистрибьютеров, организационно-правовой структурой предприятия, номенклатурой материальных ресурсов, готовой продукции, а также внешней средой. Поэтому, рассматривая вопросы управления материальными потоками при закупке, складировании, производстве, сбыте, нельзя не затронуть и другие виды потоков. Цепочка поставок начинается с приобретения сырья у поставщиков и заканчивается продажей готовой продукции или услуг клиенту (рис. 1), и представляет собой, в общем, некоторую последовательность процессов между различными контрагентами цепи для удовлетворения требований потребителей.
Рис. 1. Движение материального и информационного потока на предприятии
Каждое звено в цепочке поставок имеет свое назначение. Звено «Закупка» регулирует вопросы обеспечения материально-техническими ресурсами в требуемые сроки и в объемах, необходимых для нормального осуществления производственно-хозяйственной деятельности. Основной функцией звена «Заводское складирование» является организация хранения материальных запасов для обеспечения бесперебойного производственного процесса. В свою очередь звено «Производство» отвечает за регулирование производственного процесса в пространстве и во времени. За звеном «Распределительное складирование» закреплено обеспечение хранения готовой продукции для бесперебойного и ритмичного выполнения заказов потребителей. «Сбыт» – это звено, которое обеспечивает выбытие материального потока из логистической системы, то есть это реализация готовой продукции компании, включающая в себя систему отношений с внешней сбытовой сетью и потребителями (покупателями).
Звенья цепочки поставок могут быть рассмотрены как элементы логистической системы, которая также относится к классу так называемых больших, открыты и сложных систем, и характеризуется наличием общей цели (эффективное управление цепями поставок); делением системы на относительно большие части – подсистемы, а именно логистика снабжения, логистика запасов, производственная логистика, распределительная логистика, логистика складирования, транспортная логистика (рис.2); возможностью оценить качество функционирования каждой подсистемы в зависимости от прилагаемых управляющих воздействий и всей системы в зависимости от качества функционирования каждой подсистемы; наличием развитых внутренних и внешних связей; иерархической структурой управления.

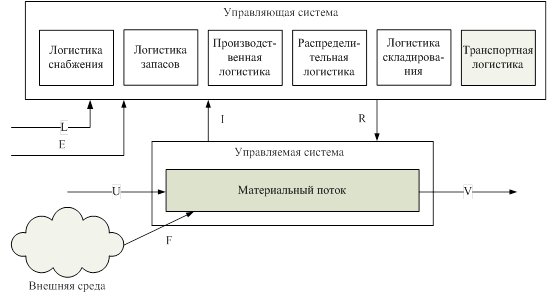

Рис. 2. Логистическая система функционирования предприятия
На любом предприятии, в том числе и на нефтехимическом, обладающим собственными элементами распределительной системы, складскими площадями и транспортом, потенциал для минимизации затрат и повышения эффективности деятельности составляет до 30% [2,5]. В статье рассматривается логистическая система, включающая управляемую систему и управляющую [2]. Управляемая система характеризуется совокупностью векторов, представляющих собой вход U; выход
; информацию, характеризующую внутреннее состояние управляемой системы; обратную связь; влияние внешней среды. Вектор
является «входом» управляемой системы и включает ряд компонент:
– наименование материальных ресурсов для производства реагентов;
– объемы поставок каждого вида материальных ресурсов;
– характеристики поступающих материальных ресурсов (тип, сорт, размер, артикул и т.д.);
– наименования поставщиков;
– объемы партий поставок материальных ресурсов;
– интервалы поставок;
– величина производственных запасов;
– наименование потребителей;
– величина спроса на реагент, производимый предприятием;
– требования потребителей о времени доставки реагента и др. Вектор
представляет собой «выход» управляемой системы и включает такие компоненты, как
– наименование реагентов;
– объемы отгрузки;
– характеристики произведенного реагента;
– интервалы отгрузки готовой продукции (ГП);
– величина сбытовых запасов;
– маршрутная карта доставки ГП и др. Вектор
выступает в качестве информации, характеризующей внутреннее состояние управляемой системы, где
– наименование материальных ресурсов находящихся в стадии производства;
– объем запасов в незавершенном производстве;
– продукция, находящаяся этапе доставки и др. Вектор
характеризует состояние и влияние внешней среды, где
– работа транспортных компаний (логистические партнеры при доставке ГП и работа поставщиков);
– работа финансовых организаций;
– интегрированный рынок (спрос, предложение, конкурентная среда);
– система налогообложения;
–экономическая ситуация и т.д.
Информация об управляемой системе обобщается
и в качестве обратной связи постоянно передается в управляющую систему через промежутки времени
.
В управляющей системе с помощью моделей и методов, реализованных в каждой подсистеме, принимаются управленческие решения. Для эффективного принятия решений на предприятии необходимо также рассматривать ограничения L, показатели эффективности
, также представленные в виде векторов. Вектор
представляет собой ограничения, накладываемые на производственно-коммерческую деятельность:
– финансовые средства – ограничение бюджета предприятия;
– профессионализм персонала предприятия;
– производственные мощности, наличие складских помещений, наличие парка ТС;
– правовые нормы;
– экологические требования и др. Вектор
характеризует показатели эффективности деятельности предприятия:
– финансовые показатели;
– показатели эффективности работы снабжения;
– показатели эффективности запасов;
– показатели эффективности работы производства;
– показатели эффективности работы распределения;
– показатели эффективности работы склада;
– показатели эффективности транспортировки.
Таким образом, управленческое решение
может быть представлено в виде
. Полученные управленческие решения преобразуются в управляющее воздействие
[2].
Система планирования транспортировки готовой продукции
Детальное рассмотрение проблем транспортной логистики (выбор транспортного режима, формирование парка транспортных средств (ТС), определение степени консолидации предприятия, формирование маршрутной карты, план загрузки транспортных средств, выбор логистического перевозчика (ЛП)) позволяет определиться с задачами, которые должны быть решены для повышения эффективности деятельности предприятия, производящего нефтехимическую продукцию, а именно: выбор транспортного режима (ТР) [3]; формирование маршрутных карт [4]; выбор ЛП для доставки ГП.
Решение перечисленных задач транспортной логистики требует наличия информации, получаемой как из внешней среды (информация о транспортных режимах, о потенциальных ЛП, информация из ресурсов Интернета о координатах клиентов и различных депо, расстоянии между пунктами, о транспортной ситуации на дорогах (транспортные пробки, список платных дорог и стоимость их использования, список дорог, соответствующих определенному типу дорог, риск ДТП на каждом из типов дорог и др.)), из информационных баз других логистических подсистем (сведения из отделов закупок и снабжения, производственного, отдела сбыта в виде документов определенной структуры), так и непосредственно из информационных баз транспортной логистической подсистемы (оценочные значения способов транспортировки и видах транспорта, ЛП). Авторами для организации поддержки управленческих решений предложена схема системы планирования транспортного процесса (ТП) с включением СППР в контур управления (рис.3).
Целью предлагаемой СППР является эффективное планирование ТП, а именно: принятие рационального решения о способе транспортировки и виде используемого транспорта; формирование маршрутной карты с учетом минимизации совокупных затрат на транспортировку и выполнения дополнительных ограничений, таких как, приемлемые затраты на маршруты по платным дорогам, приемлемый риск ДТП на дорогах и возможный ущерб от ДТП на маршрутах; выбор ЛП, с наибольшей потребительской оценкой. СППР состоит из трех основных подсистем, реализующих этапы планирования ТП.
Подсистема «Выбор транспортного режима» предназначена для идентификации, оценки и выбора транспортного режима для перевозки ГП. В состав подсистемы входят следующие основные модули: формирования иерархии выбора ТР, сравнения альтернатив, модуль принятия решений, реализующий выбор ТР.
Рис. 3. Структурная схема системы управления ТП с включением СППР в контур управления
Подсистема формирования маршрутной карты реализует модели и методы выбора набора рациональных маршрутов. Подсистема состоит из следующих основных модулей: модуль формирования набора рациональных маршрутов с учетом технологических и экономических ограничений, модуль расчета показателей ТП, модуль принятия решений, реализующий выбор набора маршрутов. Информационная модель (рис. 4) положена в основу разработки базы данных, использование информации которой позволяет совместно с математическим обеспечением получить решение данной задачи.
Подсистема выбора логистического перевозчика позволяет оценить потенциальных ЛП по критериям и выбрать ЛП для транспортировки ГП нефтехимического предприятия. Основными модулями в этой подсистеме являются: модуль формирования критериев для выбора ЛП, модуль сравнения альтернатив, модуль принятия решений.
Достоинством СППР является возможность осуществления поддержки принятия решений, как отдельных бизнес-процессов, так и их комплекса, с целью повышения эффективности планирования ТП. Для реализации СППР разработано математическое обеспечение, включающее математические модели подзадач планирования ТП для перевозки ГП, учитывающие критерии, условия и комплекс специальных ограничений, а также методы решения соответствующих подзадач: метод, базирующийся на иерархии Саати с модифицированной 5-ти бальной шкалой для оценивания ТР; алгоритм, использующий процедуры локального поиска со чередующейся окрестностью; метод предпочтений и замещений Кини-Райфа.
Рис. 4. Фрагмент информационной модели для формирования маршрутной карты
Заключение
Авторами показаны результаты анализа системы управления материальными потоками предприятия с использованием системного подхода, определено место транспортной логистики в логистической системе предприятия и значение функции планирования ТП в рамках его управления, приведена схема системы управления ТП с включением СППР для организации поддержки управленческих решений.
Работа является частью научных исследований, выполненных в рамках инициативных научных проектов, поддержанных Российским фондом фундаментальных исследований, по темам «Интеллектуальная поддержка принятия решений в задачах ситуационного управления сложными социально-экономическими системами», «Интеллектуальная поддержка принятия решений при управлении ресурсами сложных систем»; в рамках НИР по теме «Разработка инструментальных средств поддержки принятия решений для различных видов управленческой деятельности в промышленности в условиях слабоструктурированной информации на основе технологий распределенного искусственного интеллекта».
