Как известно, косоугольное резание осуществляется резцом с углом наклона режущей кромки отличным от нулевого значения [1, 8]. В результате изменения угла наклона режущей кромки в значительной степени будут меняться характеристики процесса стружкообразования: температура в зоне контакта инструмента с заготовкой, значения статических углов вдоль режущей кромки, характеристики определяющие деформации, а также качество обработанной поверхности [1-6]. Большая часть современного металлорежущего инструмента работает по схеме несвободного косоугольного резания, это связано с благоприятным влиянием изменения угла наклона режущей кромки на качество обработанной поверхности, производительность механической обработки и стойкость лезвия инструмента, при выборе рациональной схемы резания и режимов обработки.
Разновидностью косоугольного точения является обработка резцами безвершинной конструкции, чья режущая кромка расположена под углом к оси вращения заготовки и не имеет вершины [5, 6]. Важной особенностью такого процесса является высокое качество обработанной поверхности при повышенной производительности процесса.
На основе предложенного в работах [7, 9] способа геометрического анализа процесса резания разработаны две схемы работы безвершинного резца (см. рисунок 1). Как видно на представленных схемах, безвершинный резец имеет протяженную режущую кромку, расположенную под углом наклона лезвия ω к оси обрабатываемой заготовки [6]. При этом, положение статической основной плоскости Pvc будет переменным и изменяется от т.А. к т.Б, что приводит к изменению ориентации статической системы координат вдоль режущей кромки инструмента и, как следствие, к значительному изменению геометрии лезвия [6, 10].
Еще одной отличительной особенностью процесса точения безвершинными резцами, в сравнении с обычными резцами с вершиной, является форма сечения срезаемого слоя материала [8]. Как установлено в работе [8] основной отличительной особенностью сечения является малая толщина срезаемого слоя материала при большой ширине. Следовательно, при обработке контактировать с заготовкой будет протяженный участок режущей кромки.
Основные результаты
Для исследования процесса стружкообразования важной задачей является нахождение характеристик деформации при переходе обрабатываемого материала в стружку [9].
В связи с этим, для оценки влияния угла наклона лезвия и установочных параметров процесса безвершинного точения проводилась обработка валов с различными режимами резания. В ходе обработки была получена стружка при следующих параметрах:
1) Угол наклона режущей кромки – ω=-30°…-60° и ω=30°…60°;
2) Глубина резания – t=0,1…0,5 мм;
3) Подача – s=0,11…0,52 мм/об;
4) Материал обрабатываемой заготовки – Сталь 45;
5) Материал режущей части инструмента – Т5К10.

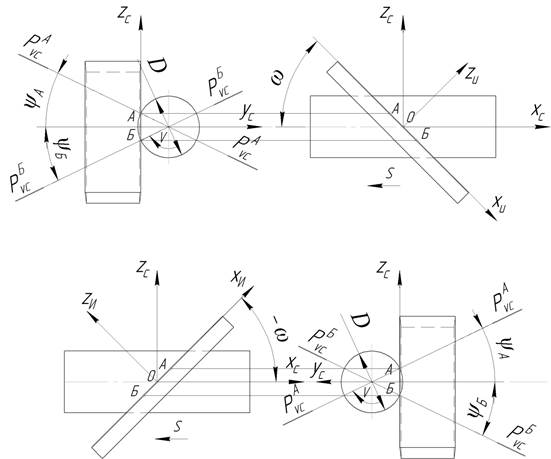

Рис. 1. Схема процесса безвершинного точения с ориентацией осей инструментальной и статической систем координат [6]
Оценка деформационных характеристик поперечного сечения стружки возможна путем рассмотрения её поперечного сечения с использованием металлографического микроскопа. Для этого необходимо подготовить микрошлифы исследуемых образцов. Процесс подготовки шлифов к исследованию усадки стружки в поперечном сечении выполнялся следующим образом:
1) стружку с исследуемыми параметрами в определённой последовательности располагалась перпендикулярно горизонтальной поверхности на стекле;
2) фиксация стружки осуществлялась с использованием пластилина, ровным тонким слоем, наклеенным на стекле;
3) расположение стружки с необходимыми параметрами было схематично зарегистрировано;
4) после фиксации стружки необходимые области со стружкой накрывались подготовленными металлическими кольцами с выточенными внутри канавками, канавки необходимы для надежной фиксации образцов стружки залитых эпоксидным клеем и предотвращения их выпадения в процессе обработки;
5) подготовленные кольца с зафиксированной стружкой заливались эпоксидным клеем и откладывались до полного высыхания клея.
По представленной выше последовательности было подготовлено четыре образца колец со стружкой, полученной при указанных выше режимах обработки и значениях угла наклона лезвия. После высыхания эпоксидного клея, микрошлифы подвергались предварительной обработке на шлифовальной бумаге в последовательном уменьшении зернистости: 25Н, 320, 600, 800, 1000, 1200, 2000 в соответствии с ГОСТ 13344-79. При этом, визуально контролировалось наличие царапин от предшествующей обработки до состояния с равномерной шероховатостью.
При достижении зернистости шлифовальной бумаги в 2000 мкм, микрошлифы полировались алмазной пастой ГОСТ 25593-83, на станке 1К62, обороты шпинделя n=2000 об/мин. Алмазная паста наносилась на бархатный картон, который крепился к специальному приспособлению, представленному на рисунке 2. В процессе обработки микрошлифы периодически остужались в холодной воде, поскольку данное действие необходимо для предотвращения нагрева и смещения клея вместе со стружкой. Фотографии полученных таким образом микрошлифов стружки представлены на рисунке 3.
Рис. 2. Приспособление для полирования образцов на токарном станке: 1 – оправка для полирования, 2 – фиксирующее кольцо, 3 – прижимная шайба
Рис. 3. Фотографии образцов
Для изучения структуры поперечного сечения полученной стружки использовался металлографический микроскоп ЛабоМет-1, на который устанавливалась цифровая фотокамера. Фотографирование осуществлялось при прямом освещении в отраженном свете с увеличением в 1000 раз. Микрофотографии поперечного сечения стружки, полученной при работе безвершинными резцами, представлены на рисунке 4.

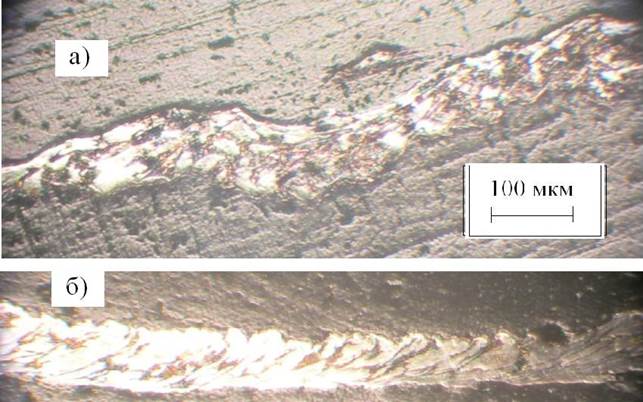

Рис. 4. Микрофотографии поперечного сечения стружки, режимы обработки:
а) V=100 м/мин, t=0,3 мм, s=0,3 мм/об, D=40 мм, ω=-45º, αи=15º, γи=0º;
б) V=100 м/мин, t=0,3 мм, s=0,3 мм/об, D=40 мм, ω=45º, αи=15º, γи=0º
Выводы
По полученным в ходе исследований микрофотографиям поперечного сечения стружки можно сделать следующие выводы:
1) Стружка, полученная при работе безвершинными резцами, имеет значительную неоднородность в поперечном сечении, что связано со сложным механизмом взаимодействия лезвия инструмента с обрабатываемой заготовкой и не постоянными условиями деформирования срезаемого слоя вдоль рабочего участка режущей кромки.
2) Изменение знака угла наклона режущей кромки, при прочих постоянных условиях обработки, приводит к изменению неоднородности деформации поперечного сечения стружки. Так при значении ω=-45º наблюдается волнистая форма сечения стружки с большой неоднородностью структуры, в то время как при ω=45º сечение стружки будет менее искажено и различима слоистая структура в рассматриваемом сечении, что согласуется с общеизвестными данными о процессе стружкообразования [1].
